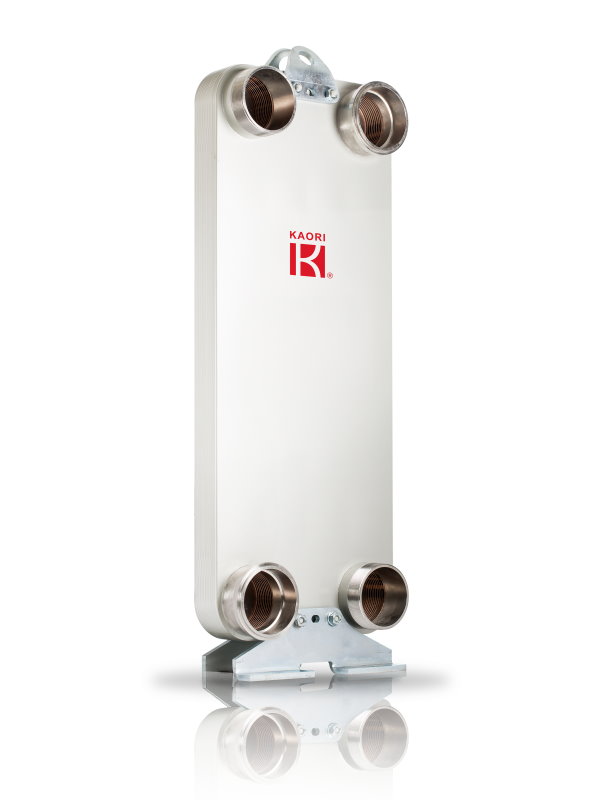

Z400
Z400
Diagonales Flußverhalten Gelötete Plattenwärmetauscher
Die Z-Serie besitzt eine diagonale Fließrichtung und zeichnet sich durch hohe Effizienz und vielfältige Einsatzmöglichkeiten aus. Sie kann Rohrbündel- und Spiral-Wärmetauscher ersetzen. Durch die einzigartige diagonale Fließrichtung wird die Wärmeaustauschfläche der Platte voll genutzt sowie das Risiko des Einfrierens von Restwasser am Rand der Platte vermieden. Dank der innovativen Bauweise verlängert sich die Lebensdauer und die Einsatzmöglichkeiten, wie Verdampfer, Kondensator, Ölkühler und Fernwärmenetz, werden erweitert.
Industry：
Chiller
Wärmepumpe
Kühl- / Gefrierschrank
Wärmerückgewinnung
Lebensmittelindustrie
Pharmazeutisch
Halbleiter
Hydraulikindustrie
Werkzeugmaschine
Bio-Tech
Erneuerbare Energie
Fernwärme
Kessel
Flüssigkeitskühlung / -heizung
Rechenzentrumsinfrastruktur
Kunststoff-Einspritz- / Gummiextrudermaschine
Luftkompressor
Getriebe heizen / kühlen
Application：
Verdampfer
Kondensator
Unterkühler
Sparer
Ladeluftkühler
Heat Load(up to)kW：
527.4
Plate Material：
SUS316
Brazing Material：
Kupfer
Max number of plates(N)：
210
Working Pressure：
30
Min test pressure(bar)：
43
Max working temperature：
200
Max flow_rate：
1450
Plate Heat Transfer Area：
0.2074
Thickness(mm)：
14.0+2.38*N
Weight(kg)：
25.32+0.89*N
Connection-Male Thread(up to)：
3"
Connection-Female Thread(up to)：
3"
Connection-Solder(up to)：
3 1/8"
Connection-Flange(up to)：
3"

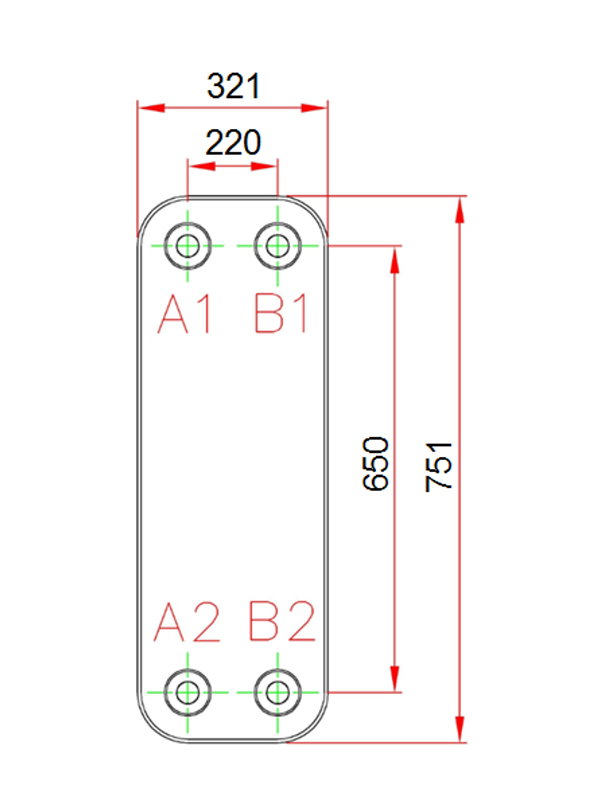

L1(mm)：
751
L2(mm)：
650
W1(mm)：
321
W2(mm)：
220
