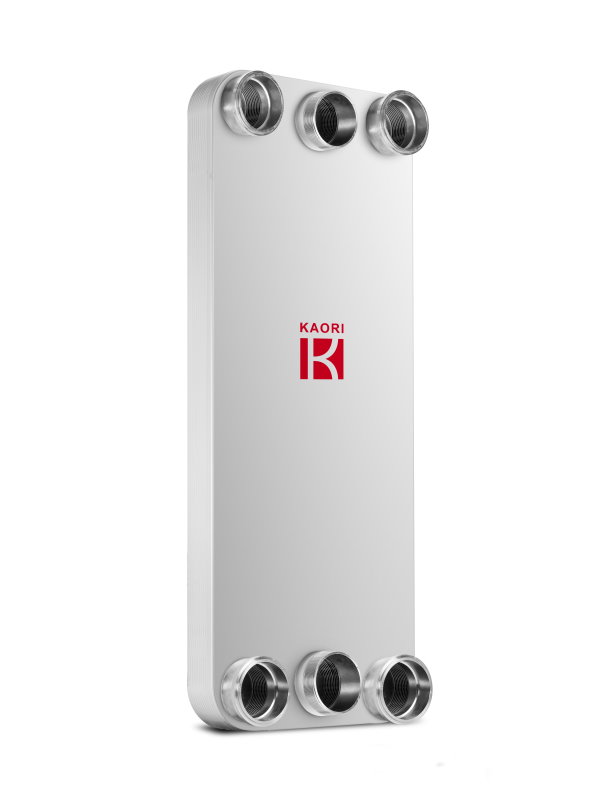

Z416
Z416
Diagonales Flußverhalten Gelötete Plattenwärmetauscher
Die Z-Serie besitzt eine diagonale Fließrichtung und zeichnet sich durch hohe Effizienz und vielfältige Einsatzmöglichkeiten aus. Sie kann Rohrbündel- und Spiral-Wärmetauscher ersetzen.
Der Z416 ist unser Modell mit hoher Druckbeständigkeit und zwei Kreisläufen, die mit zwei Druckluftanlagen zusammenwirken. Es ist einerlei, ob mit einem oder zwei Kreisläufen: der Z416 funktioniert hervorragend. Unter Verwendung von hochwirksamen Kühlmitteln wie R410A, R134a, und R32, kann der Z416 einem Druck von bis zu 45 bar standhalten Der Z416 kann in Verdampfern, Kondensatoren, Ölkühlern und im Fernwärmenetz eingesetzt werden.
Industry：
Chiller
Wärmepumpe
Kühl- / Gefrierschrank
Wärmerückgewinnung
Lebensmittelindustrie
Pharmazeutisch
Prozesskühlung / -heizung
Halbleiter
Hydraulikindustrie
Werkzeugmaschine
Bio-Tech
Erneuerbare Energie
Fernwärme
Kessel
Flüssigkeitskühlung / -heizung
Rechenzentrumsinfrastruktur
Kunststoff-Einspritz- / Gummiextrudermaschine
Luftkompressor
Getriebe heizen / kühlen
Application：
Verdampfer
Kondensator
Unterkühler
Sparer
Ladeluftkühler
Heat Load(up to)kW：
527.4
Plate Material：
SUS316
Brazing Material：
Kupfer
Max number of plates(N)：
198
Working Pressure：
45
Min test pressure(bar)：
65
Max working temperature：
200
Max flow_rate：
1450
Plate Heat Transfer Area：
0.2074
Thickness(mm)：
23.0+2.40*N
Weight(kg)：
31.77+1.01*N
Connection-Male Thread(up to)：
3"
Connection-Female Thread(up to)：
2-1/2"
Connection-Solder(up to)：
2 5/8"
Connection-Flange(up to)：
2"

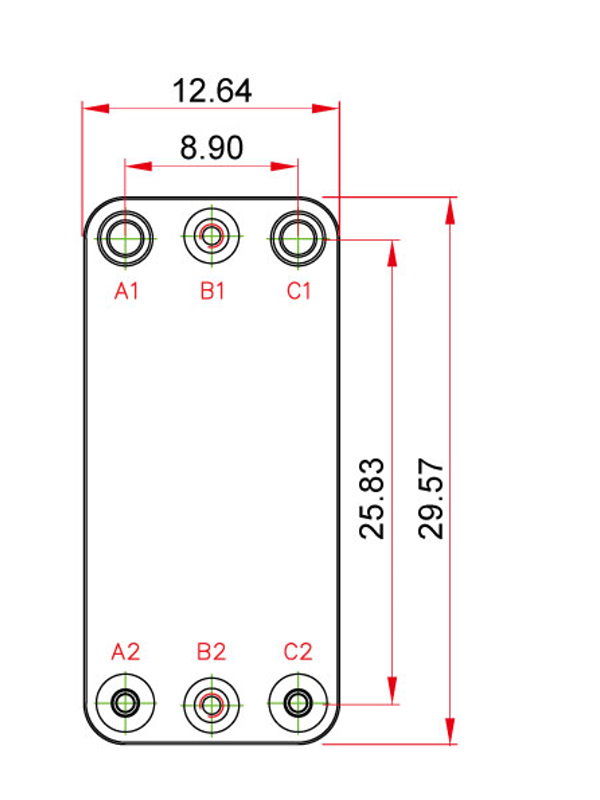

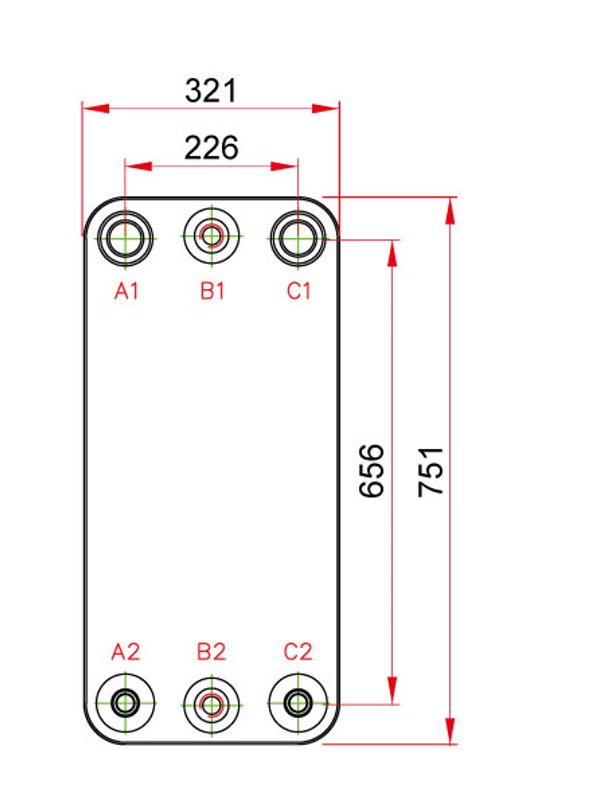

L1(mm)：
751
L2(mm)：
656
W1(mm)：
321
W2(mm)：
226
