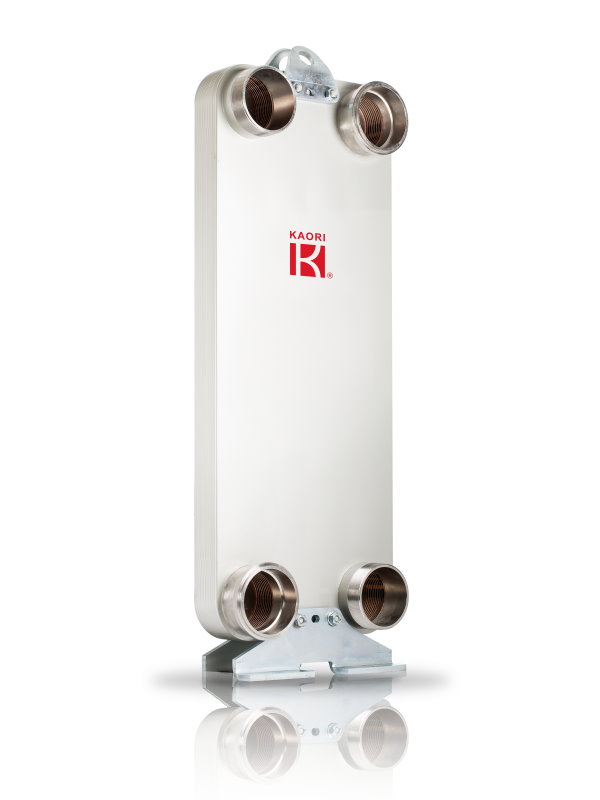

Z400
Z400
BPHE de flujo diagonal
La serie Z está diseñada con el patrón de flujo diagonal, que ofrece una eficiencia alta y sirve para una amplia gama de aplicaciones. Se puede utilizar para reemplazar el tubo, armazón y espiral de los termocambiador. El patrón único de flujo diagonal utiliza el área de transferencia en la placa y evita el riesgo de congelación que se produce por el agua que queda en la esquina de la placa. Este diseño también aumenta la durabilidad y expande la factibilidad de la aplicación, como evaporador, condensador, refrigerador de lubricante y el sistema de calefacción regional.
Industry：
Enfriador
Bomba de calor
Refrigerador / Congelador
Recuperación de calor residual
Industria de equipos alimentarios
Farmacéutico
Semiconductor
Industria Hidráulica
Herramienta de máquina
Biotecnología
Energía renovable
Calefacción urbana
Caldera
Refrigeración / calentamiento de fluidos
Infraestructura del centro de datos
Máquina extrusora de caucho / inyección de plástico
Compresor de aire
Calefacción / Enfriamiento de la Caja de Engranajes
Application：
Evaporador
Condensador
Subenfriador
Ahorrador
Intercooler
Heat Load(up to)kW：
527.4
Plate Material：
SUS316
Brazing Material：
Cobre
Max number of plates(N)：
210
Working Pressure：
30
Min test pressure(bar)：
43
Max working temperature：
200
Max flow_rate：
1450
Plate Heat Transfer Area：
0.2074
Thickness(mm)：
14.0+2.38*N
Weight(kg)：
25.32+0.89*N
Connection-Male Thread(up to)：
3"
Connection-Female Thread(up to)：
3"
Connection-Solder(up to)：
3 1/8"
Connection-Flange(up to)：
3"

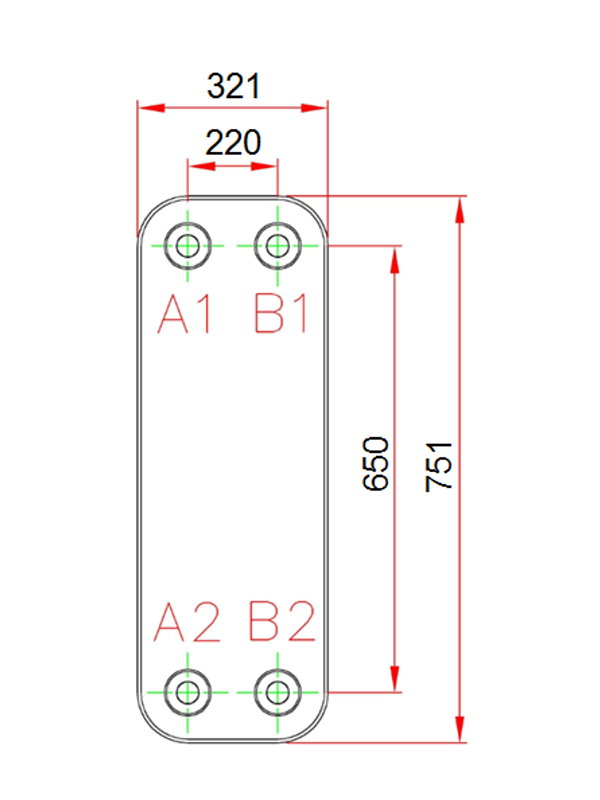

L1(mm)：
751
L2(mm)：
650
W1(mm)：
321
W2(mm)：
220
