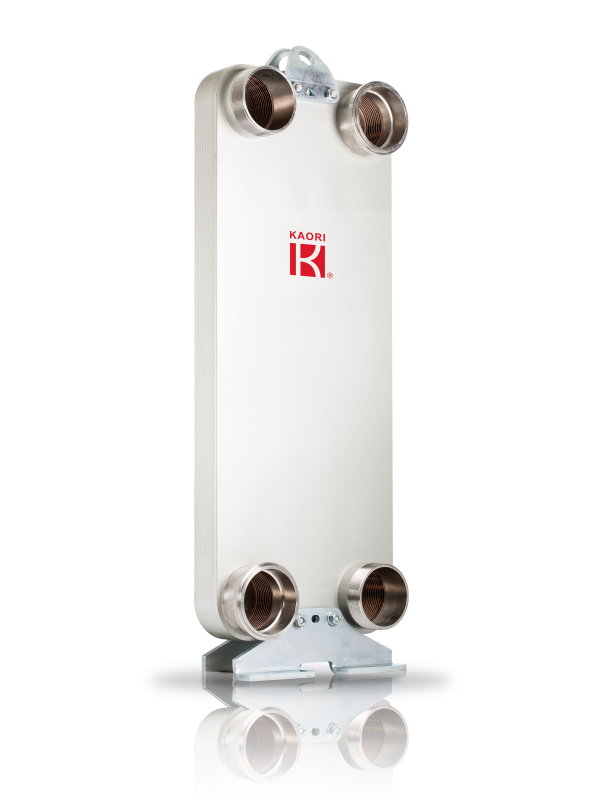

Z400
Z400
BPHE à flux oblique
la Z_series est conçu sur un schéma en flux oblique permettant une grande efficacité et un large champ d'application. Cela convient pour remplacer les BPHE à tubes calandre. Le schéma en flux oblique optimise la surface de transfert et réduit le risque de gel résultant de l'eau stagnante aux extrémités de la plaque. Cette conception augmente la longévité ainsi que les potentialités d'utilisations comme les évaporateurs, les condenseurs, les refroidisseurs d'huile et les systèmes de chauffage urbain.
Industry:
Refroidisseur
Pompe à chaleur
Réfrigérateur / congélateur
Récupération de chaleur perdue
Industrie des équipements alimentaires
Pharmaceutique
Semi-conducteur
Industrie hydraulique
Machine-outils
Biotechnologies
Énergie renouvelable
Chauffage urbain
Chaudière
Refroidissement / chauffage des fluides
Infrastructure du centre de données
Injection plastique / machine d'extrudeuse en caoutchouc
Compresseur d'air
Chauffage / refroidissement de la boîte de vitesses
Application:
Évaporateur
Condenseur
Sous-refroidisseur
Épargnant
Refroidisseur intermédiaire
Heat Load(up to)kW:
527.4
Plate Material:
SUS316
Brazing Material:
Cuivre
Max number of plates(N):
210
Working Pressure:
30
Min test pressure(bar):
43
Max working temperature:
200
Max flow_rate:
1450
Plate Heat Transfer Area:
0.2074
Thickness(mm):
14.0+2.38*N
Weight(kg):
25.32+0.89*N
Connection-Male Thread(up to):
3"
Connection-Female Thread(up to):
3"
Connection-Solder(up to):
3 1/8"
Connection-Flange(up to):
3"

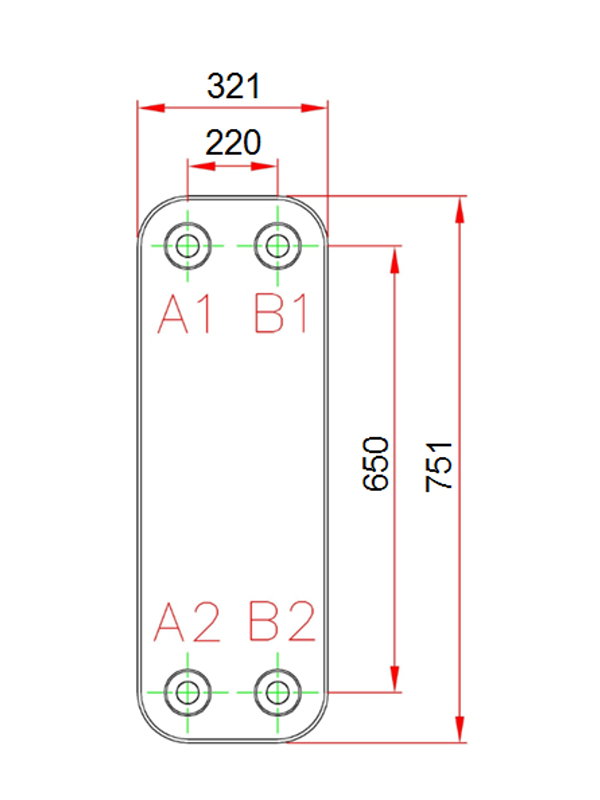

L1(mm):
751
L2(mm):
650
W1(mm):
321
W2(mm):
220
