Z401
Z401

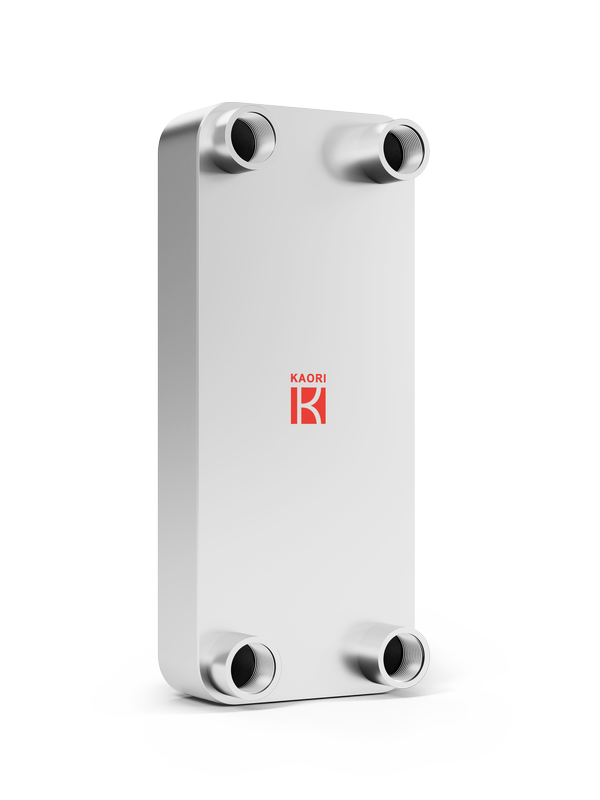

大型対角流ブレージングプレート式熱交換器
Zシリーズは対角流設計を採用しており高効率で様々なアプリケーションに使用可能です。
Industry:
チラー
ヒートポンプ
リーファー/冷凍庫
廃熱回収
食品機器産業
製薬
プロセス冷却/加熱削除
半導体
油圧産業
工作機械
バイオテクノロジー
再生可能エネルギー
地域暖房
ボイラー
流体の冷却/加熱
データセンターインフラストラクチャ
プラスチック射出/ゴム押出機
エアコンプレッサ
ギアボックスの加熱/冷却
Application:
蒸発器
凝縮器
過熱器/過冷卻器
エコノマイザー
サブクーラー
Heat Load(up to)kW:
527.4
Plate Material:
SUS316
Brazing Material:
銅
Max number of plates(N):
210
Working Pressure:
45
Min test pressure(bar):
65
Max working temperature:
200
Max flow_rate:
1450
Plate Heat Transfer Area:
0.2074
Thickness(mm):
23.0+2.38*N
Weight(kg):
30.96+0.89*N
Connection-Male Thread(up to):
3"
Connection-Female Thread(up to):
3"
Connection-Solder(up to):
3 1/8"
Connection-Flange(up to):
3"

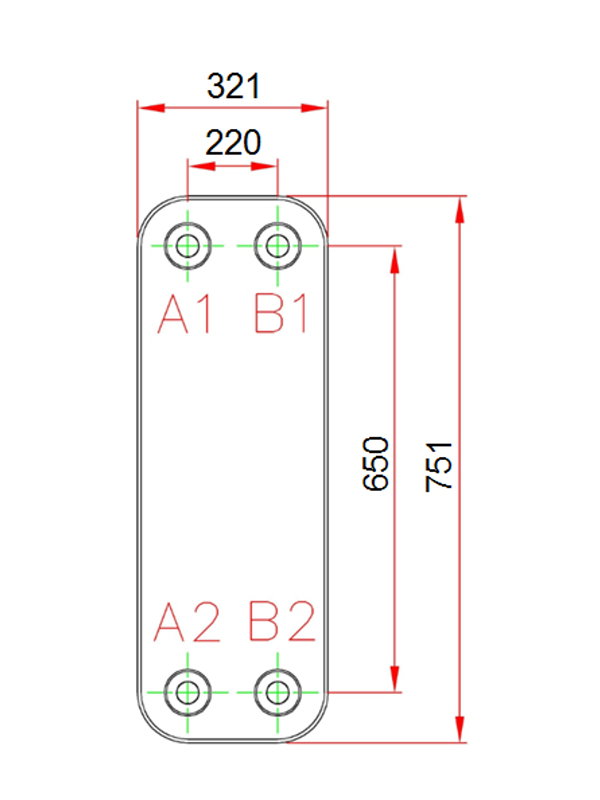

L1(mm):
751
L2(mm):
650
W1(mm):
321
W2(mm):
220
