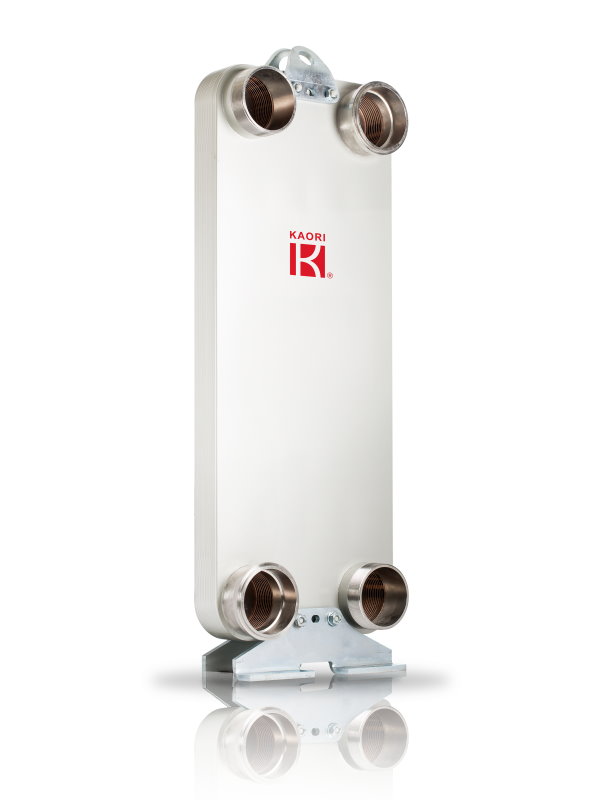

Z400
Z400
사류형 BPHE
Z 시리즈는 사류형 방식으로 설계되었으며, 높은 효율과 광범위한 응용 분야가 그 특징입니다. 이는 투관형 및 나선형 BPHE 모두를 대체할 수 있습니다. 사류형의 독특한 방식에서는 금속판의 전도 면적을 이용하고 있으며, 금속판 모서리에 남아 있는 용수의 냉동 위험을 예방하고 있습니다. 이와 같은 설계에서는 내구성이 증가하고, 그 응용 분야를 한층 더 확장할 수 있습니다. 예를 들면, 증발 건조기, 콘덴서, 기름 냉각기, 지역 난방 시스템, 등입니다.
Industry：
냉각기
히트 펌프
냉동고
폐열 회수
식품 장비 산업
제약 산업
반도체
유압 산업
공작 기계
생명 공학
재생 에너지
지역 난방
보일러
유체 냉각 / 가열
데이터 센터 인프라
플라스틱 사출 / 고무 압출기
공기 압축기
기어 박스 가열 / 냉각
Application：
증발기
콘덴서
과냉각 기
절약기
인터쿨러
Heat Load(up to)kW：
527.4
Plate Material：
SUS316
Brazing Material：
구리
Max number of plates(N)：
210
Working Pressure：
30
Min test pressure(bar)：
43
Max working temperature：
200
Max flow_rate：
1450
Plate Heat Transfer Area：
0.2074
Thickness(mm)：
14.0+2.38*N
Weight(kg)：
25.32+0.89*N
Connection-Male Thread(up to)：
3"
Connection-Female Thread(up to)：
3"
Connection-Solder(up to)：
3 1/8"
Connection-Flange(up to)：
3"

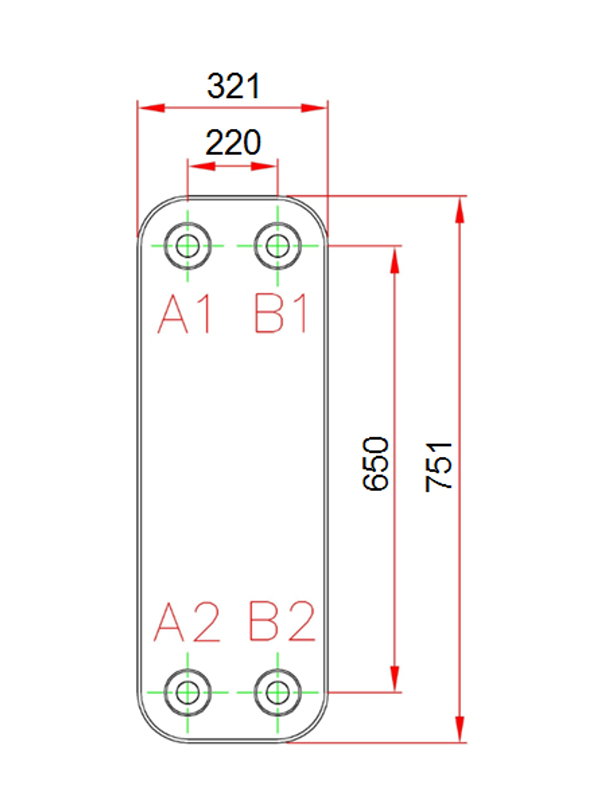

L1(mm)：
751
L2(mm)：
650
W1(mm)：
321
W2(mm)：
220
