資料中心進階液冷解決方案

資料中心液冷系統

Text 2

資料中心液冷系統

高力熱能管理團隊以雲端資料中心為主軸,針對「伺服器的散熱」提出液冷式解決方案,在備援電力支援上,結合高力板式熱交換器進行廢熱回收管理,可將體積縮小 10%,能源使用效率提昇 20% 以上。資料中心伺服器液冷式散熱系統在面對大量資料快速運算,可即時散去過程中產生的龐大熱能,配合高力板式熱交換器進行廢熱回收再運用,可充份節省能源、將能源使用效率推進至 PUE (Power Usage Effectiveness) ≤ 1.1 的境界。

  • 冷卻單元(CDU)和液體槽體的設計,製造和安裝
  • 熱傳零組件的挑選和溫度控制規劃
  • 浸沒式伺服器廠商名單推薦

KAORI DEMO TANK


方案介紹

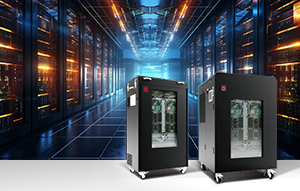

(一)2kW 單相浸沒式展示機

  • 特色:(1) 可安裝於室內環境 25 °以下的場地 (2) 2U IT佈署空間 (3) 冷卻能力最高可達室內 2kW
  • 優點:(1) 無需冰水機 (2) 低噪音設計,適合辦公區與實驗室 (3) 冷卻能力等同 1kW/U
  • 好處:(1) 適合分散式佈署 (2) 隔絕粉塵 (3) 體積小高冷卻效能 (4) 延長 IT 設備使用年限 (5) 無須用水

(二)7kW 單相浸沒式展示機

  • 特色:(1) 可安裝於室內環境 30 °C 以下的場地 (2) 4U IT佈署空間 (3) 冷卻能力最高可達室內 7kW
  • 優點:(1) 無需冰水機 (2) 低噪音設計,適合辦公區與實驗室 (3) 冷卻能力等同 1.75kW/U
  • 好處:(1) 適合分散式佈署 (2) 隔絕粉塵 (3) 體積小高冷卻效能 (4) 延長 IT 設備使用年限 (5) 無須用水

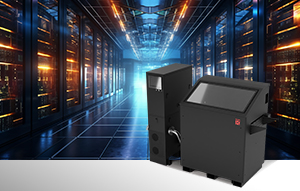

(三)50kW 單相浸沒式液冷方案

  • 特色:(1) 分離式冷卻單元與槽體 (2) 20U IT佈署空間 (3) 冷卻能力最高可達室內 50kW
  • 優點:(1) 無需冰水機 (2) 低噪音設計,適合辦公區與實驗室 (3) 冷卻能力等同 5 個氣冷機櫃
  • 好處:(1) 節能減碳 (2) 隔絕粉塵 (3) 降低噪音 (4) 減少震動 (5) 延長 IT 設備使用年限
  • 實證:客戶實測 24 個月,(1) 節省電力達 70% 以上 (2) IT 設備故障率降低 50% (3) 冷卻系統失效容許時間延長 6 倍

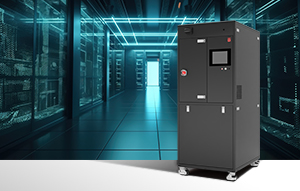

(四)100kW 單相浸沒式液冷方案

  • 特色:(1) 分離式冷卻單元與槽體 (2) 38U IT佈署空間 (3) 冷卻能力最高可達室內 100kW
  • 優點:(1) 無需冰水機 (2) 低噪音設計,適合辦公區與實驗室 (3) 冷卻能力等同 10 個氣冷機櫃
  • 好處:(1) 節能減碳 (2) 隔絕粉塵 (3) 降低噪音 (4) 減少震動 (5) 延長 IT 設備使用年限
  • 實證:客戶實測 24 個月,(1) 節省電力達 70% 以上 (2) IT 設備故障率降低 50% (3) 冷卻系統失效容許時間延長 6 倍

資料下載

Text 3


成功實績

  • 30kW ~ 200kW 浸沒式液冷系統
  • 冷卻能力 3.6MW ~ 100MW ----持-續-提-升-----> 450MW

市場項目

  • 2018 年第三季度–至今(零故障,24/7 運行)
  • 最大冷卻量 3.6MW
  • 平均每年 PUE (Power Usage Effectiveness) 1.07(用於冷卻的電量少 7%)

Leading Data Center Provider
圖:知名數據中心網路公開圖片
