專題文章硬銲型板式熱交換器於資料中心行業應用
7452
次閱讀
次閱讀

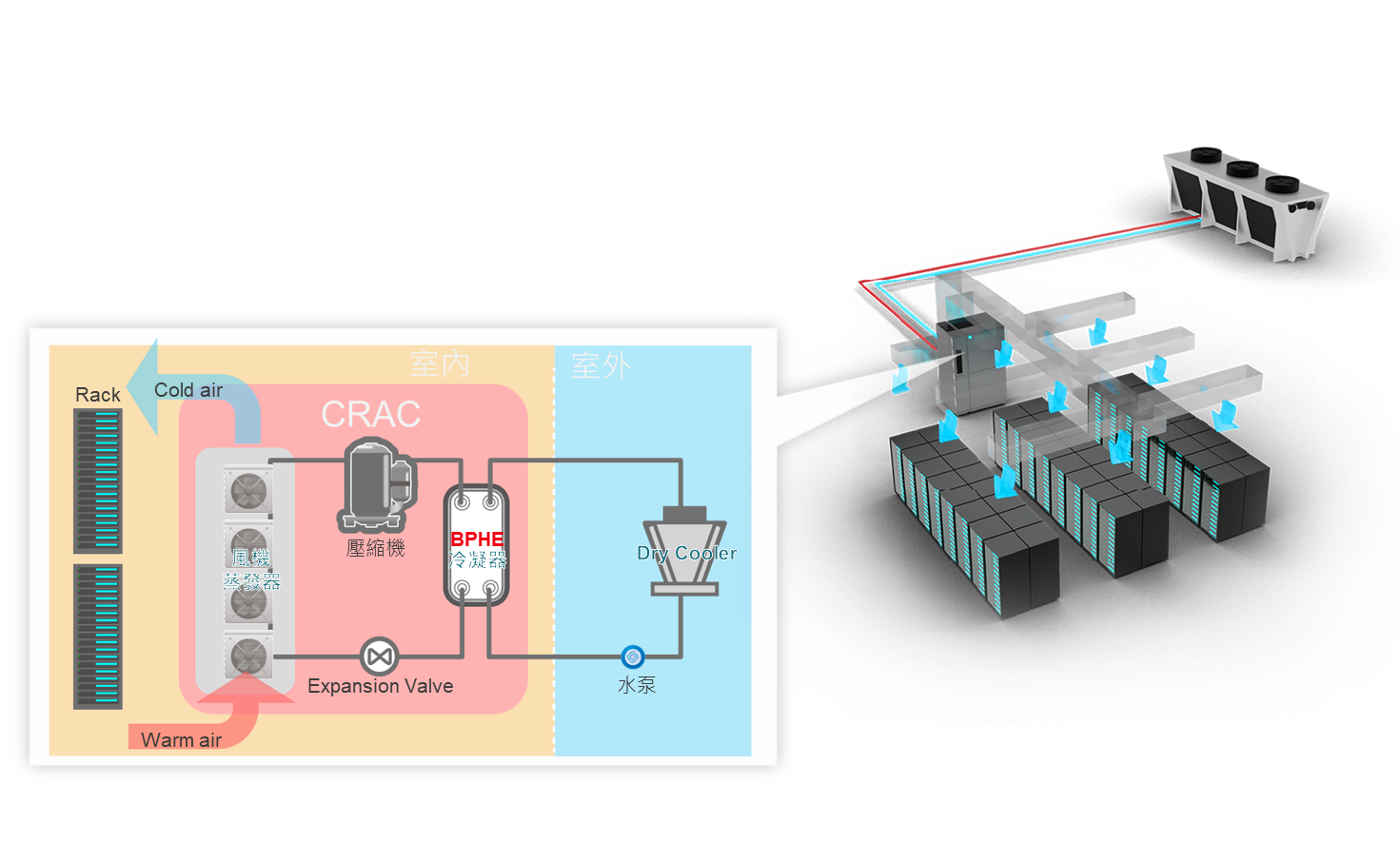

In-Room CRAC 機房型精密空調
機房型精密空調(In-Room CRAC)透過地板或天花板內之通風管線將冷氣輸送至伺服器機櫃周圍。精密空調本身為水冷式冷凍機，採用冷卻水迴路連接至室外的冷卻水塔(或冰水主機)進行散熱。
高力BPHE作為冷凝器使用。

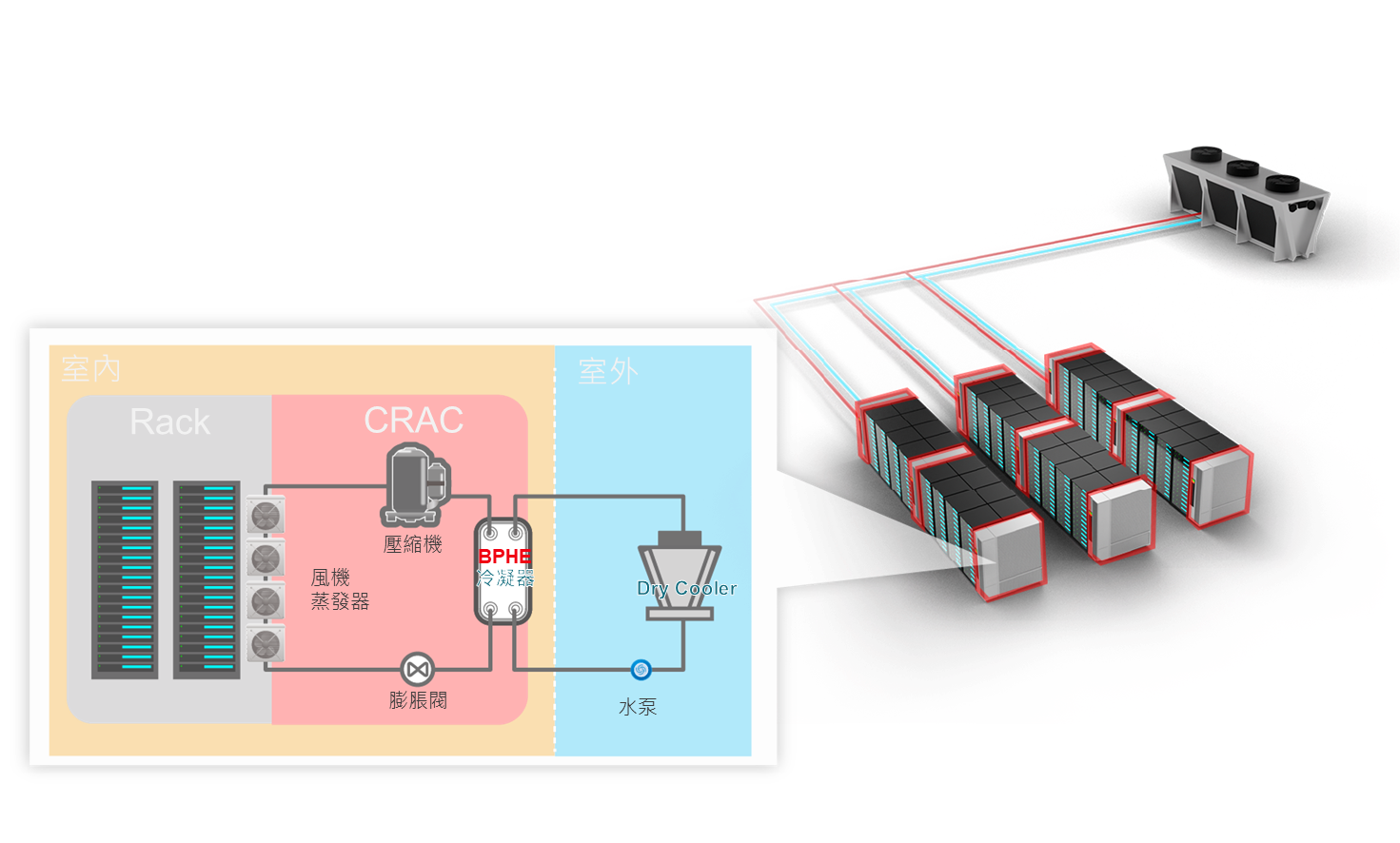

In-Row CRAC 列式機櫃型精密空調應用
列式機櫃型精密空調(In-Row CRAC)裝置於每一列的伺服器機櫃之間，產生的冷氣更為接近發熱源，適合發熱量稍大的資料中心。每組列式機櫃型精密空調為水冷型式， 透過冷卻水迴路將熱量搬移至室外的冷卻水塔(或冰水主機)進行散熱。
高力BPHE作為冷凝器使用。

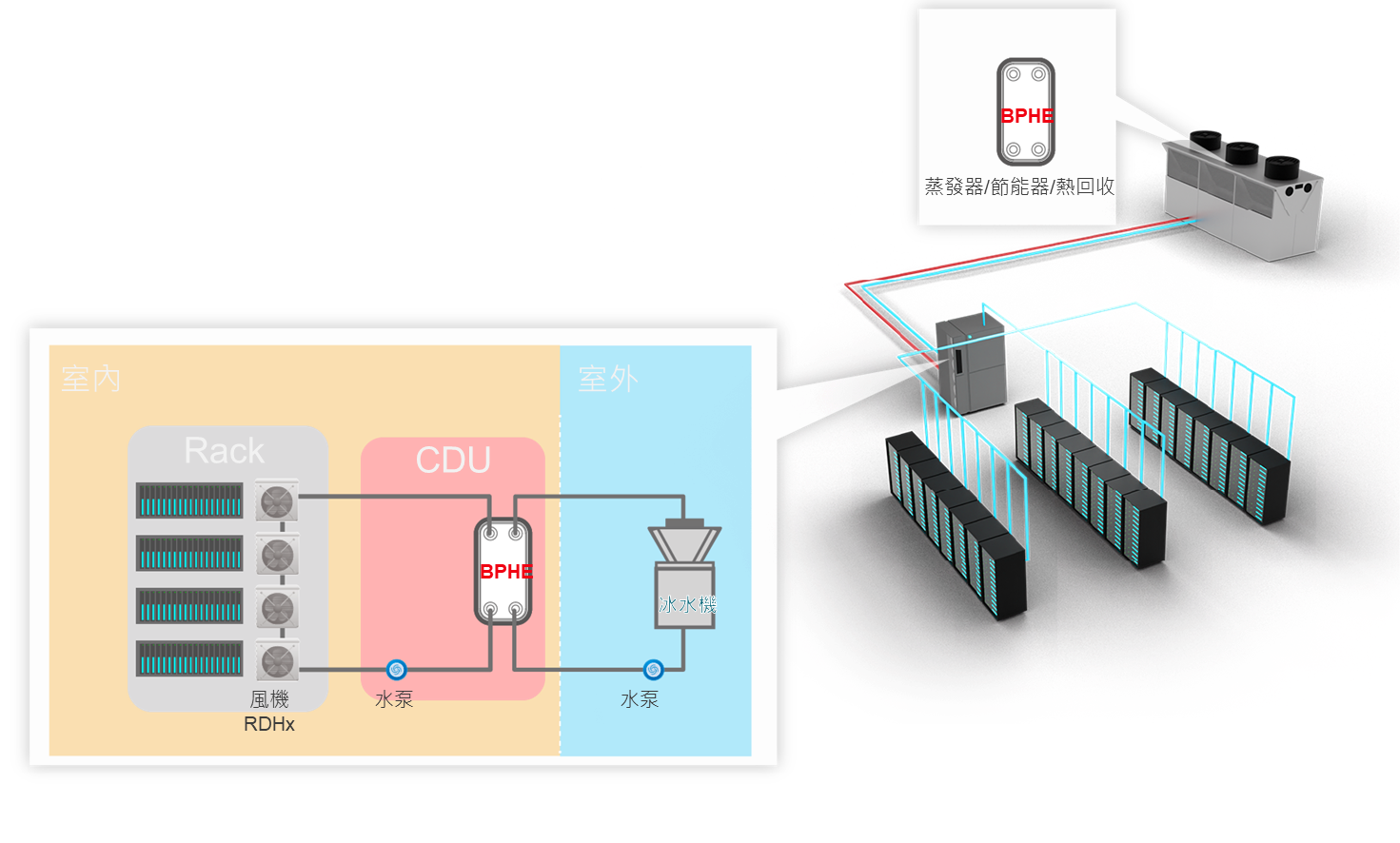

CDU for RDHx( Rear Door Heat Exchanger ) CDU冷卻單元應用-提供背門式空調
當資料中心伺服器的發熱量更大時，每個機櫃可以採用效能更高的背門式空調(RDHx)方式，將熱量經由一次冷卻液輸往CDU冷卻單元 (Coolant Distribution Unit) 與二次冷卻水進行熱交換。二次冷卻可採用冰水主機或是冷卻水塔。
高力BPHE為CDU冷卻單元的熱交換核心元件。

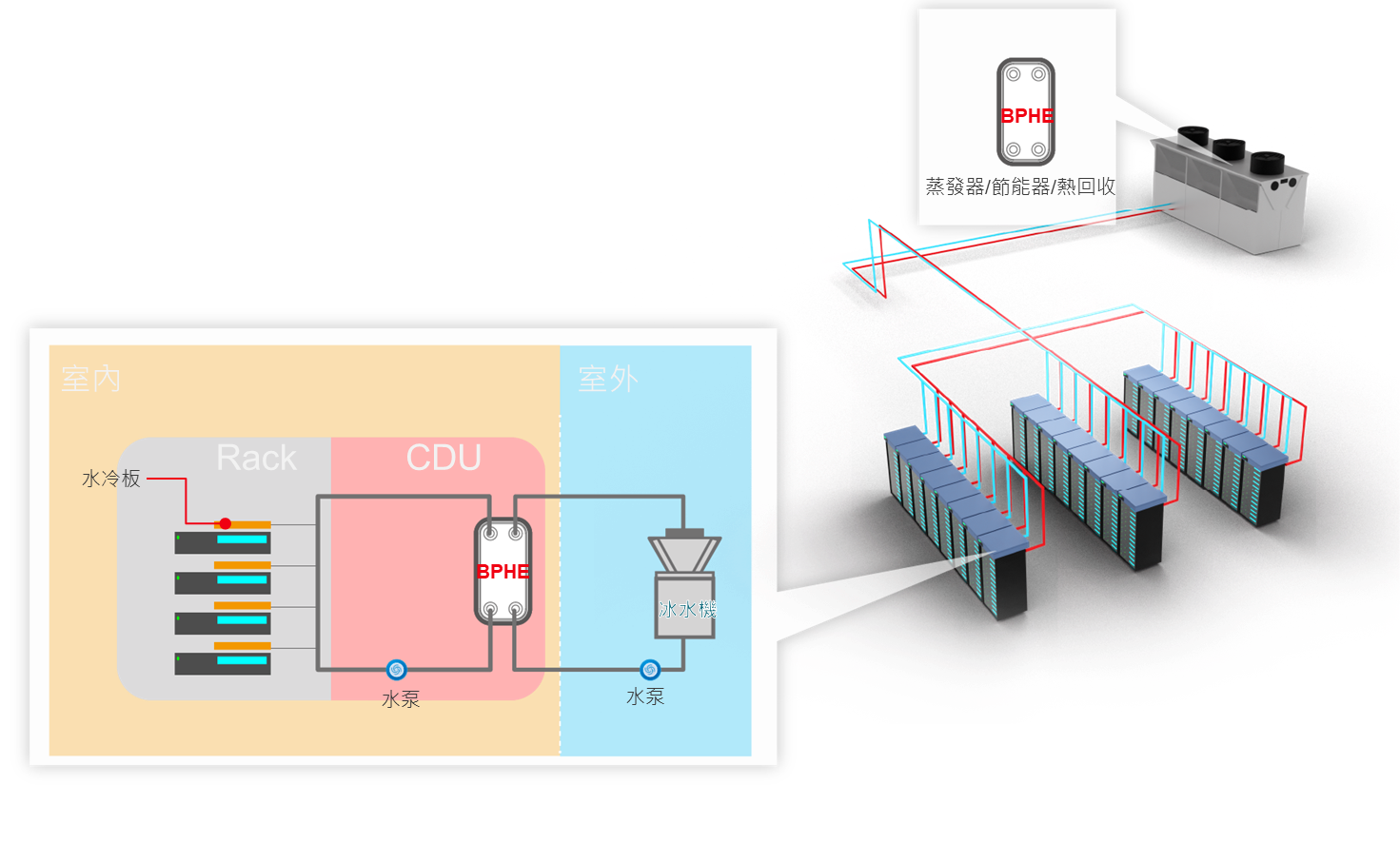

In-Rack CDU 機櫃型CDU冷卻單元應用
針對更高發熱量型態的資料中心，常採用液冷型伺服器設計，因此就近於每個機櫃頂部(或底部)安裝一組小型CDU冷卻單元，可提供更方便即時，且效能更高的液冷系統需求。熱量藉由室外的冷卻水塔(或冰水機)散熱。
機櫃因空間有限，採用體積小、效率高的高力BPHE，可大幅節省CDU冷卻單元的尺寸達到更好的整體效益。

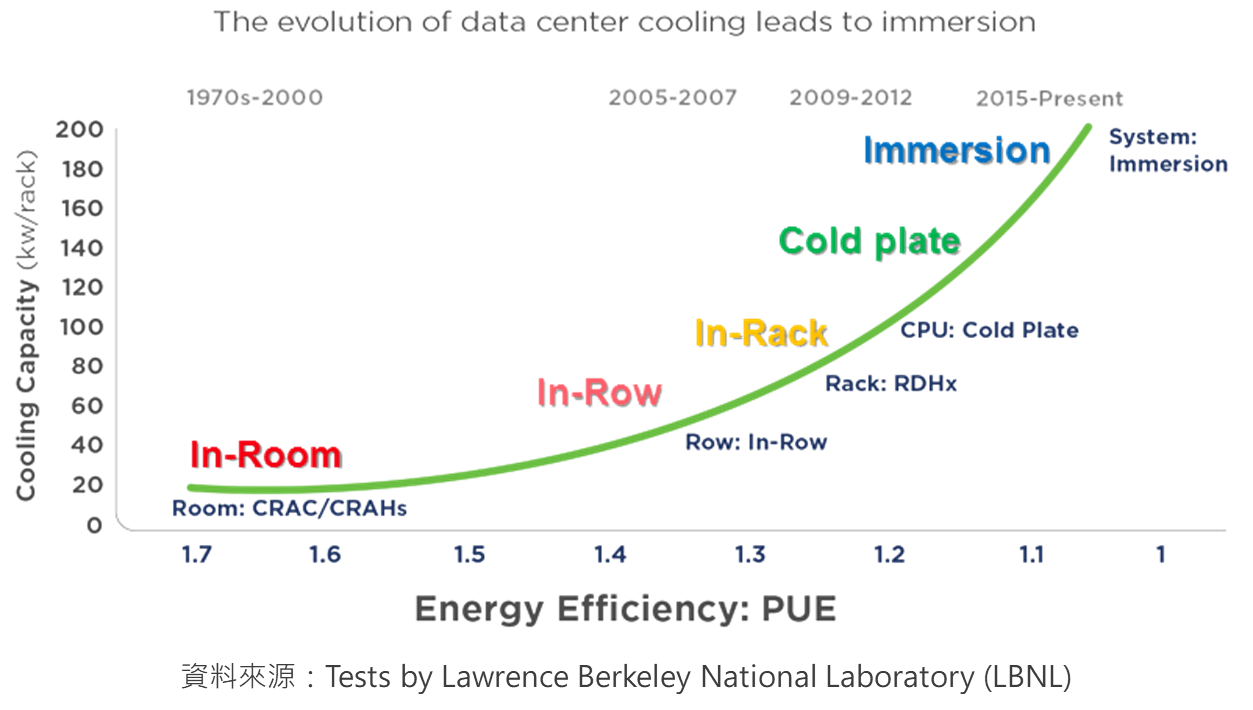

Immersion is the Next Generation 下一世代的伺服器冷卻方式: 浸沒式

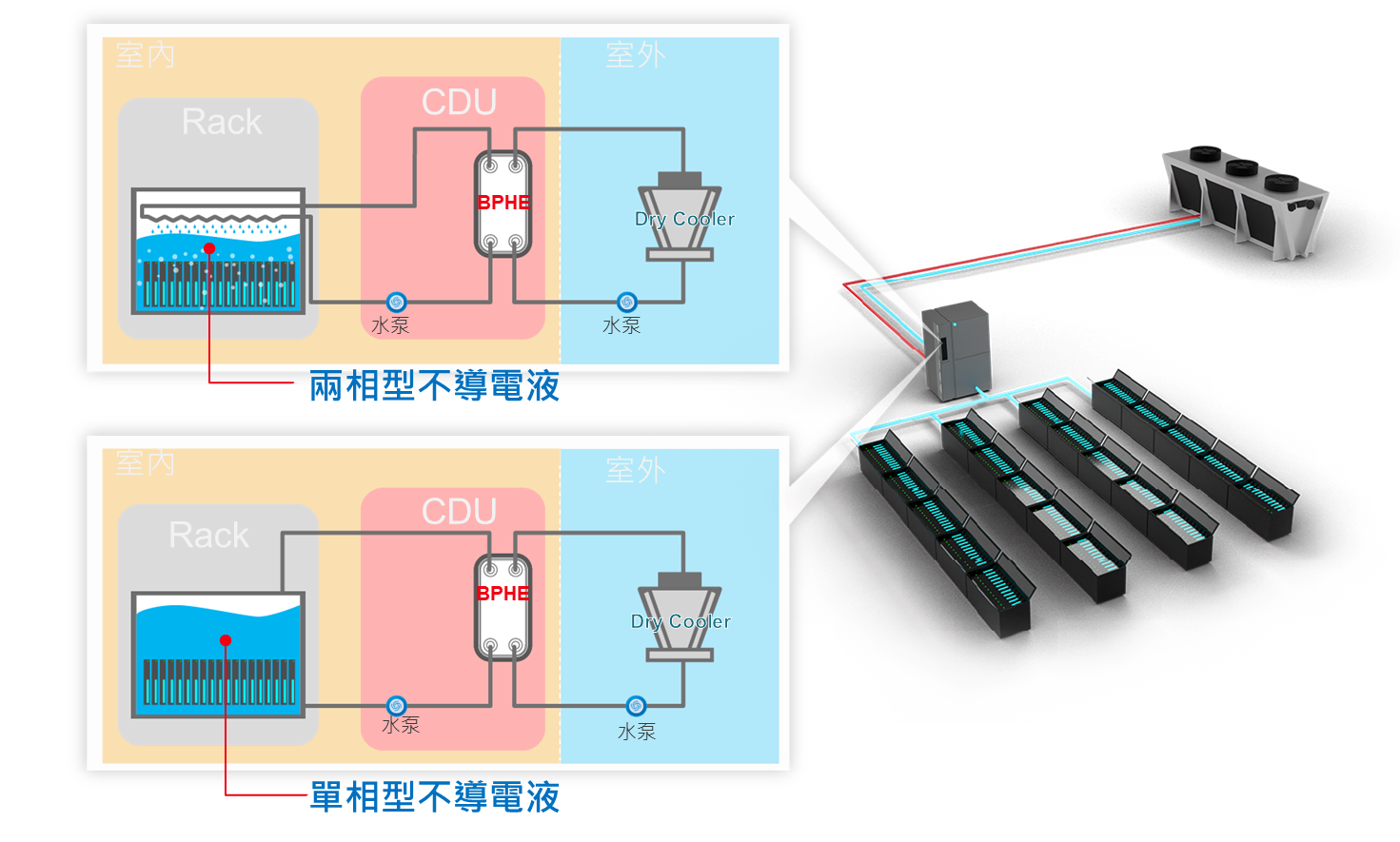

CDU for Immersion Cooling CDU冷卻單元應用-浸沒式液冷
