데이터센터 액체냉각 시스템
KAORI 열에너지 관리팀은 클라우드 데이터 센터가 주타겟인「서버 냉각」을 위한 액침냉각 솔루션을 제안합니다. 백업파워 측면에서 폐열회수 관리를 위한 KAORI 판형 열교환기와 결합하여 규모를10%.% 감소시키고 에너지 효율은 20% 이상 증가시킵니다. 데이터 센터 서버의 액침냉각 시스템은 대량의 데이터가 프로세스에서 발생하는 막대한 열 에너지를 신속하게 분산시킬 수 있으며 에너지 사용 효율(PUE, Power Usage Effectiveness)은 ≤ 1.1 수준입니다.
- 냉각장치(CDU) 및 수조탱크의 설계, 제조 및 설치
- 열전달 부품의 선택 및 온도 제어 계획
- 액침냉각 서버의 제조업체 추천

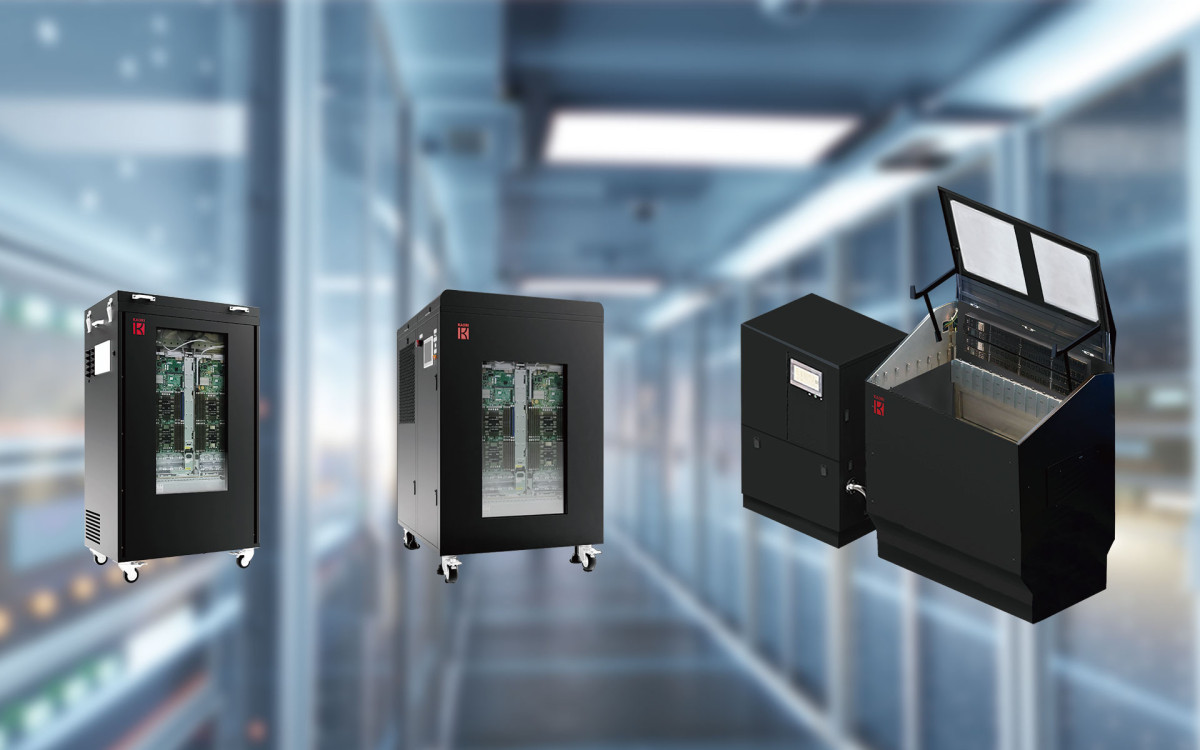

솔루션 소개
（一）2kW단상 액침냉각 데모용 수조탱크
특징: (1) 25 °C 미만의 실내 환경에 설치 가능 (2) 2U IT 배치공간 (3) 최대 2kW 실내 냉각용량
장점: (1) 냉각기 불필요 (2) 사무실 및 연구실에 적합한 저소음설계 (3) 1kW/U과 동일한 냉각용량
이점: (1) 분산배치에 적합 (2) 먼지차단 (3) 작은사이즈로 큰 냉각 효율 (4) IT 장비의 수명연장 (5) 물 불필요
（二）7kW 單相浸沒式展示機 7kW 2상 액침냉각 데모용 수조탱크
기능: (1) 30 °C 미만의 실내환경에 설치가능 (2) 4U IT 배치공간 (3) 최대 7kW 실내 냉각용량
장점: (1) 냉각기 불필요 (2) 사무실및 실험실에 적합한 저소음설계 (3) 1.75kW/U과 동일 냉각용량
이점: (1) 분산배치 적합 (2) 먼지차단 (3) 작은사이즈로 큰 냉각 효율 (4) IT 장비의 수명연장 (5) 물 불필요
（三） 50kW 단상 액침냉각 솔루션
기능: (1) 분리식 냉각장치 및 수조 (2) 20U IT 배치공간 (3) 최대 50kW 실내 냉각용량
장점: (1) 냉각기 불필요 (2) 사무실 및 실험실에 적합한 저소음설계 (3) 5개 공랭식 랙과 동일한 냉각용량
이점: (1) 에너지절약 및 탄소감소 (2) 먼지차단 (3) 소음감소 (4) 진동감소 (5) IT 장비의 수명연장
실증: 24개월 고객 테스트, (1) 70%이상 전기절약 (2) IT 장비 고장률 50% 감소 (3) 냉각시스템 고장 허용시간 6배 연장
（四）100kW 단상 액침냉각 솔루션
기능: (1) 분리식 냉각장치 및 수조 (2) 38U IT 배치공간 (3) 최대 100kW 실내 냉각용량
장점: (1) 냉각기 불필요 (2) 사무실 및 실험실에 적합한 저소음설계 (3) 10개 공랭식 랙과 동일한 냉각용량
이점: (1) 에너지절약 및 탄소감소 (2) 먼지차단 (3) 소음감소 (4) 진동감소 (5) IT 장비의 수명연장
실증: 24개월 고객 테스트, (1) 70%이상 전기절약 (2) IT 장비 고장률 50% 감소 (3) 냉각시스템 고장 허용시간 6배 연장
자료 다운로드
성공사례
30kW ~ 200 kＷ Immersion 액침냉각 시스템
냉각성능 3.6MW ~ 100MW --지속개선---> 450MW
사례연구
2018.Q3 부터 현재까지 24/7운영중 고장률 제로
최대 냉각 용량 3.6MW
연평균 PUE (Power Usage Effectiveness) 1.07（냉각 전력 7% 감소）
Photo credit by client public released
