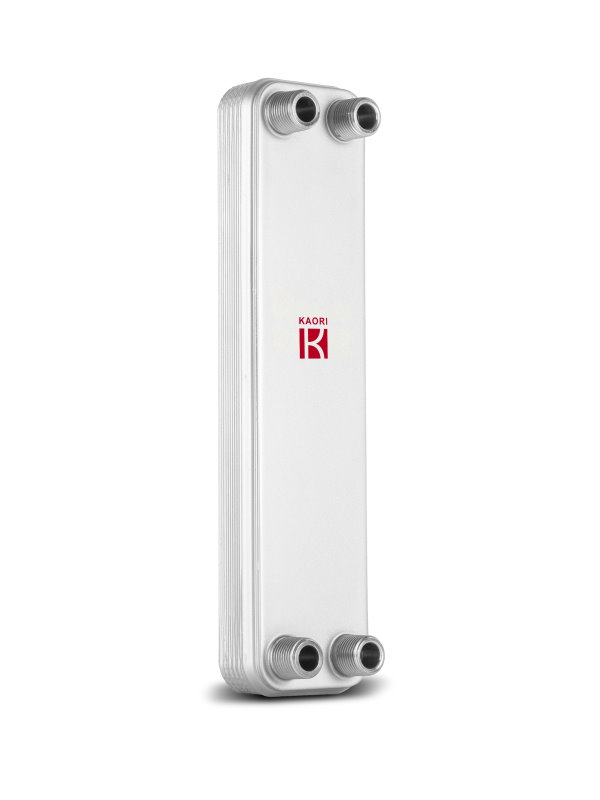

D045
D045
이중벽식 BPHE
두가지 서로 다른 종류의 유체가 내부 누설로 상호 혼입되는 문제를 방지하기 위한 목적으로 KAORI에서는 D 시리즈를 설계하였으며, 이중 중첩식 금속판을 이용하여 교차 오염 가능성을 제거하였습니다. 독특한 공기층이 두 금속판 사이에 형성되어 있습니다. 일단 내부 누설이 발생하면, 2번째 금속판이 방패막이 되어 유체를 가두고 공기층을 통해 동일한 통로 상으로 흐름을 유도해 줍니다. 한편 금속판 외부의 통풍구를 통해 유체는 누설의 표시로써 배어 나오게 됩니다. KAORI D045, 특히 주거형 및 산업형으로 안전 기준이 높고 엄격한 분야에 적합; 명백한 안전형 시스템.
Industry：
냉각기
히트 펌프
제약 산업
공정 냉각 / 가열
태양열
바닥 난방
녹는 눈
지역 난방
보일러
Application：
증발기
콘덴서
과냉각 기
절약기
오일 쿨러
인터쿨러
Heat Load(up to)kW：
17.58
Plate Material：
SUS304
Brazing Material：
구리
Max number of plates(N)：
100
Working Pressure：
30
Min test pressure(bar)：
43
Max working temperature：
200
Max flow_rate：
240
Plate Heat Transfer Area：
0.024
Thickness(mm)：
9.5+1.95*N
Weight(kg)：
1+0.17*N
Connection-Male Thread(up to)：
3/4"
Connection-Female Thread(up to)：
1/2"
Connection-Solder(up to)：
3/4"

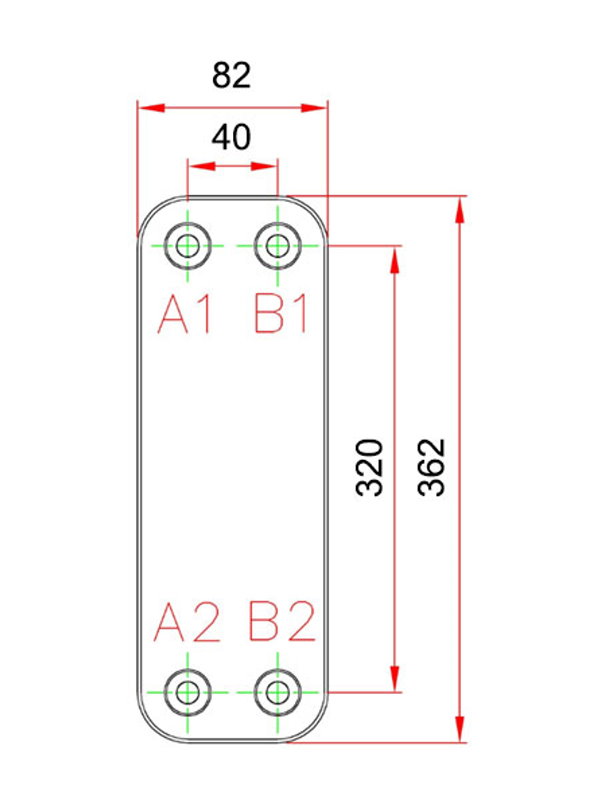

L1(mm)：
362
L2(mm)：
320
W1(mm)：
82
W2(mm)：
40
