Q085
Q085

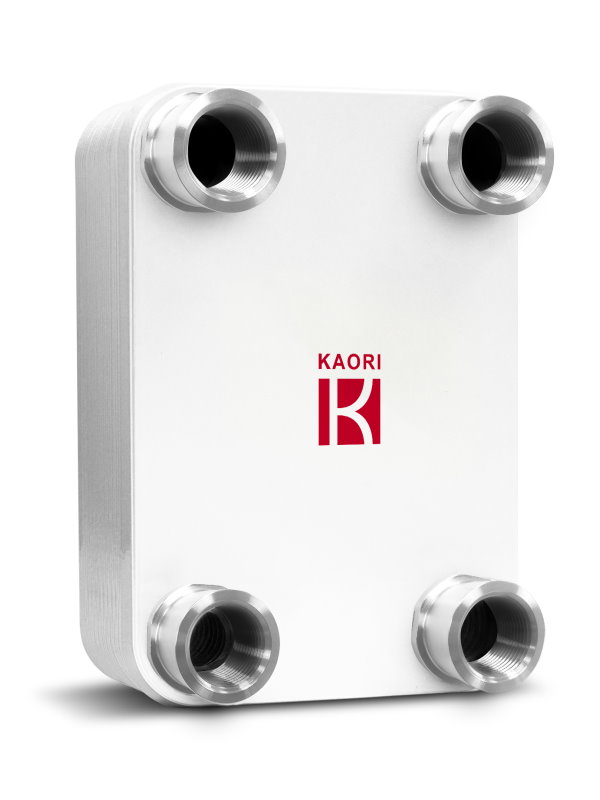

기름 냉각식 BPHE
Q 시리즈는 대표적으로 기름 냉각 분야에 매우 적합합니다. 작은 크기의 용접식 판형 열교환기는 신규 디자인 채용 시나 투관형 열교환기 교체용으로 아주 우수합니다. Q 시리즈는 설계 시에 냉각 효율이 증가하도록 하였으며, 고장 시간도 크게 줄일 수 있습니다. 열교환용 냉각수의 수요량만큼 시간과 비용을 절약하실 수 있으며, 결과적으로 운영비 및 유지보수가 줄어 듭니다.
Industry：
공정 냉각 / 가열
유압 산업
공작 기계
유체 냉각 / 가열
플라스틱 사출 / 고무 압출기
기어 박스 가열 / 냉각
Application：
오일 쿨러
Plate Material：
SUS316
SUS304
Brazing Material：
구리
Max number of plates(N)：
60
Working Pressure：
30
Min test pressure(bar)：
43
Max working temperature：
200
Max flow_rate：
69.44
Thickness(mm)：
11.0+2.4*N
Weight(kg)：
2.62+0.199*N
Connection-Female Thread(up to)：
1-1/2"

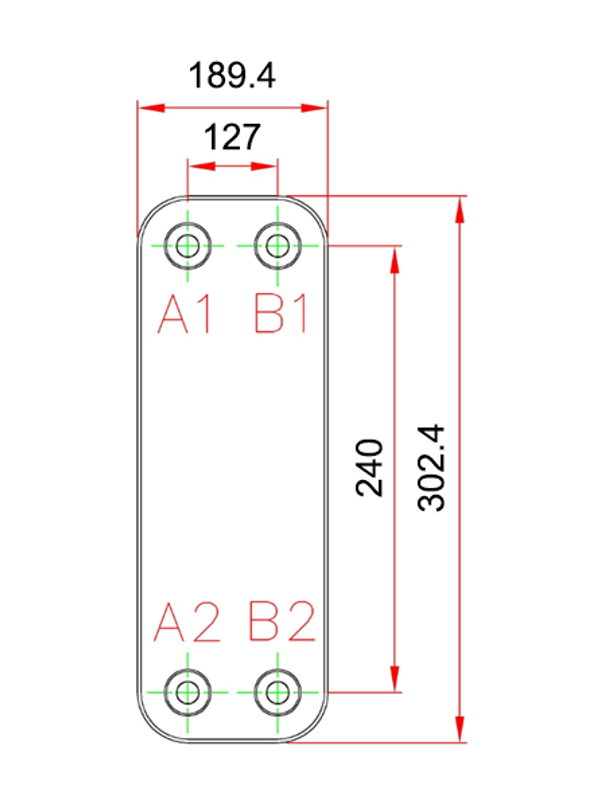

L1(mm)：
302.4
L2(mm)：
240
W1(mm)：
189.4
W2(mm)：
127
