Q035
Q035

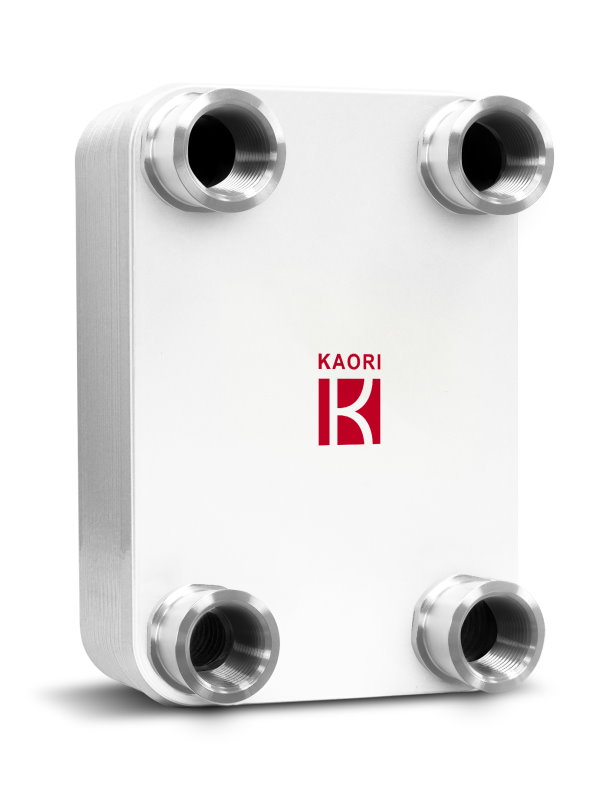

기름 냉각식 BPHE
Q 시리즈는 대표적으로 기름 냉각 분야에 매우 적합합니다. 작은 크기의 용접식 판형 열교환기는 신규 디자인 채용 시나 투관형 열교환기 교체용으로 아주 우수합니다. Q 시리즈는 설계 시에 냉각 효율이 증가하도록 하였으며, 고장 시간도 크게 줄일 수 있습니다. 열교환용 냉각수의 수요량만큼 시간과 비용을 절약하실 수 있으며, 결과적으로 운영비 및 유지보수가 줄어 듭니다.
Industry:
공정 냉각 / 가열
유압 산업
공작 기계
유체 냉각 / 가열
플라스틱 사출 / 고무 압출기
기어 박스 가열 / 냉각
Application:
오일 쿨러
Plate Material:
SUS304
Brazing Material:
구리
Max number of plates(N):
60
Working Pressure:
30
Min test pressure(bar):
43
Max working temperature:
200
Plate Heat Transfer Area:
0.01759
Thickness(mm):
9+2.38*N
Weight(kg):
1.02+0.084*N
Connection-Female Thread(up to):
3/4"

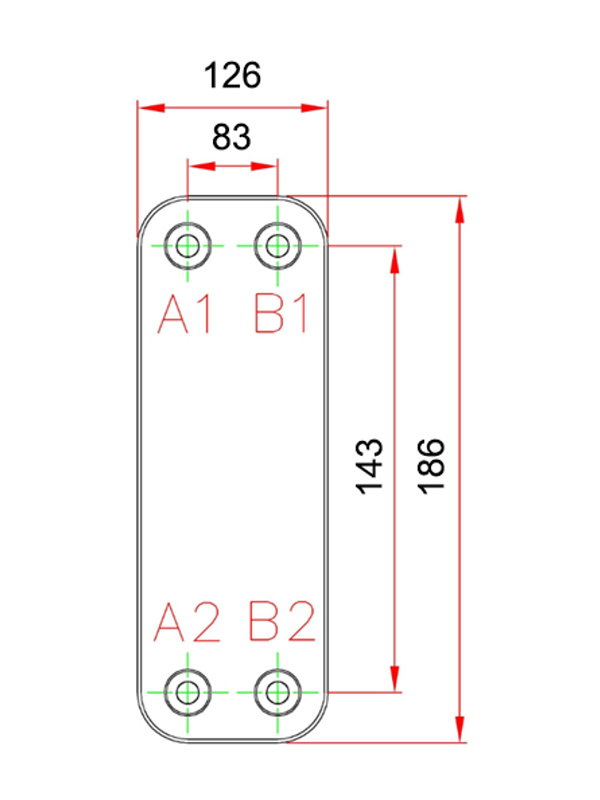

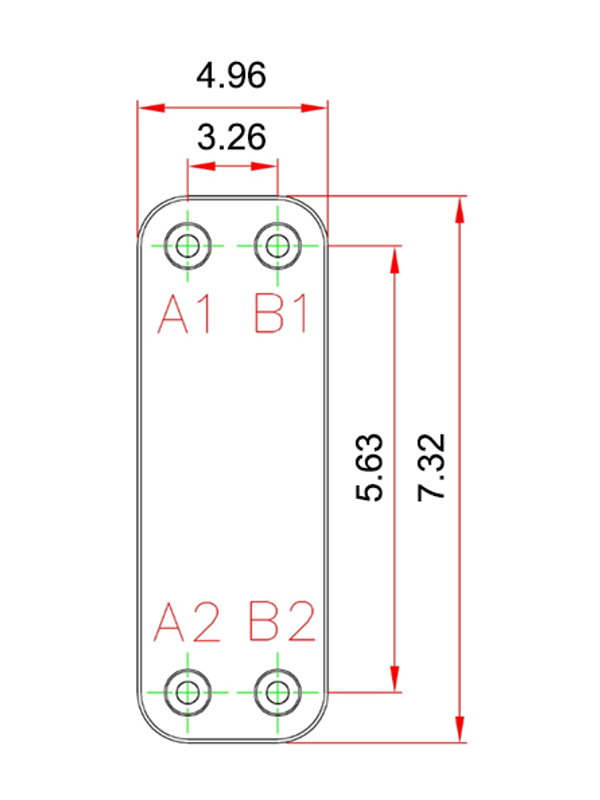

L1(mm):
186
L2(mm):
143
W1(mm):
126
W2(mm):
83
