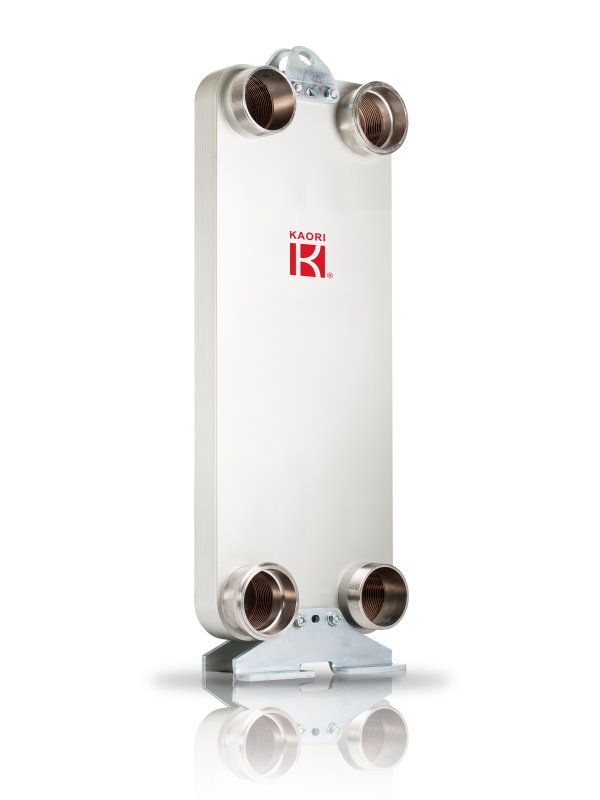

Диагональный паяный пластинчатый теплообменник
Серия Z спроектирована с диагональной схемой потока, и применяется в высокоэффективных и разнообразных устройствах. Она может быть использована для замены ламповых, кожуховых и спиральных паяных пластинчатых теплообменников.
Z601 является двухконтурной моделью, выдерживающей высокое давление, которая работает с двумя компрессорными агрегатами. Z601 может идеально работать как в одноконтурной, так и в двухконтурной системе. Для интеграции с высокопроизводительным хладагентом, таким, как R410A, R134a и R32, Z601 может выдерживать давление до 45 БАР. Применение Z601 включает испарители, конденсационнные аппараты, масляные охладители, а также системы централизованного теплоснабжения.
Industry：
Чиллер
Тепловой насос
Рефрижератор / Морозильник
Рекуперация отработанного тепла
Пищевая промышленность
Фармацевтическая
Технологическое охлаждение / нагрев
Полупроводник
Гидравлическая промышленность
станок
Биотехнология
Возобновляемая энергия
Районное отопление
Котел
Жидкостное охлаждение / обогрев
Инфраструктура центра обработки данных
Машина для литья пластмасс под давлением / экструдер для резины
Воздушный компрессор
Нагрев / охлаждение коробки передач
Application：
Испаритель
Конденсатор
Переохладитель
Saver
Интеркулер
Heat Load(up to)kW：
703.2
Plate Material：
SUS316
Brazing Material：
Медь
Max number of plates(N)：
180
Working Pressure：
45
Min test pressure(bar)：
65
Max working temperature：
200
Max flow_rate：
2500
Plate Heat Transfer Area：
0.3
Thickness(mm)：
36+2.38*N
Weight(kg)：
80.156+1.41*N
Connection-Male Thread(up to)：
4"
Connection-Female Thread(up to)：
4"
Connection-Solder(up to)：
4"
Connection-Flange(up to)：
4"
L1(mm)：
945
L2(mm)：
810
W1(mm)：
375
W2(mm)：
240
