Z401
Z401

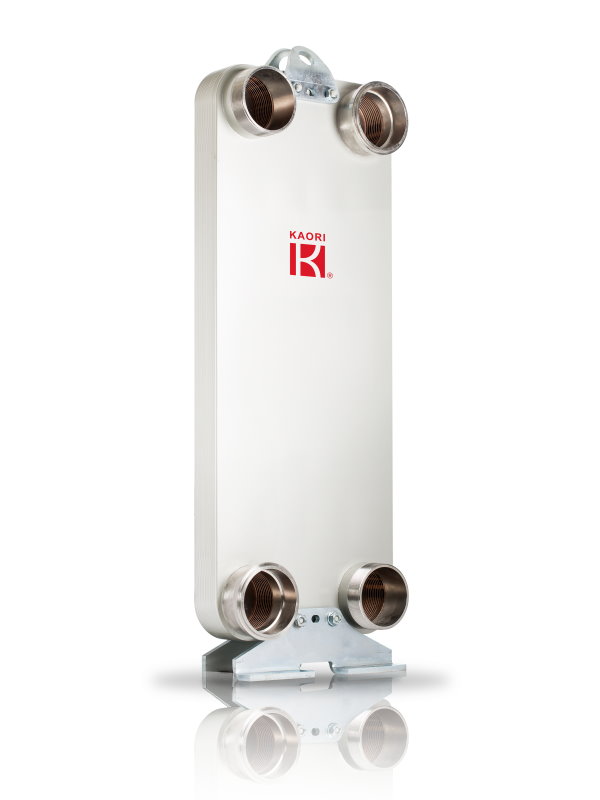

Диагональный паяный пластинчатый теплообменник
Серия Z спроектирована с диагональной схемой потока, и применяется в высокоэффективных и разнообразных устройствах. Она может быть использована для замены ламповых, кожуховых и спиральных паяных пластинчатых теплообменников.
Z401 является двухконтурной моделью, выдерживающей высокое давление, которая работает с двумя компрессорными агрегатами. Z401 может идеально работать как в одноконтурной, так и в двухконтурной системе. Для интеграции с высокопроизводительным хладагентом, таким, как R410A, R134a и R32, Z401 может выдерживать давление до 45 БАР. Применение Z401 включает испарители, конденсационнные аппараты, масляные охладители, а также системы централизованного теплоснабжения.
Industry:
Чиллер
Тепловой насос
Рефрижератор / Морозильник
Рекуперация отработанного тепла
Пищевая промышленность
Фармацевтическая
Технологическое охлаждение / нагрев
Полупроводник
Гидравлическая промышленность
станок
Биотехнология
Возобновляемая энергия
Районное отопление
Котел
Жидкостное охлаждение / обогрев
Инфраструктура центра обработки данных
Машина для литья пластмасс под давлением / экструдер для резины
Воздушный компрессор
Нагрев / охлаждение коробки передач
Application:
Испаритель
Конденсатор
Переохладитель
Saver
Интеркулер
Heat Load(up to)kW:
527.4
Plate Material:
SUS316
Brazing Material:
Медь
Max number of plates(N):
210
Working Pressure:
45
Min test pressure(bar):
65
Max working temperature:
200
Max flow_rate:
1450
Plate Heat Transfer Area:
0.2074
Thickness(mm):
23.0+2.38*N
Weight(kg):
30.96+0.89*N
Connection-Male Thread(up to):
3"
Connection-Female Thread(up to):
3"
Connection-Solder(up to):
3 1/8"
Connection-Flange(up to):
3"

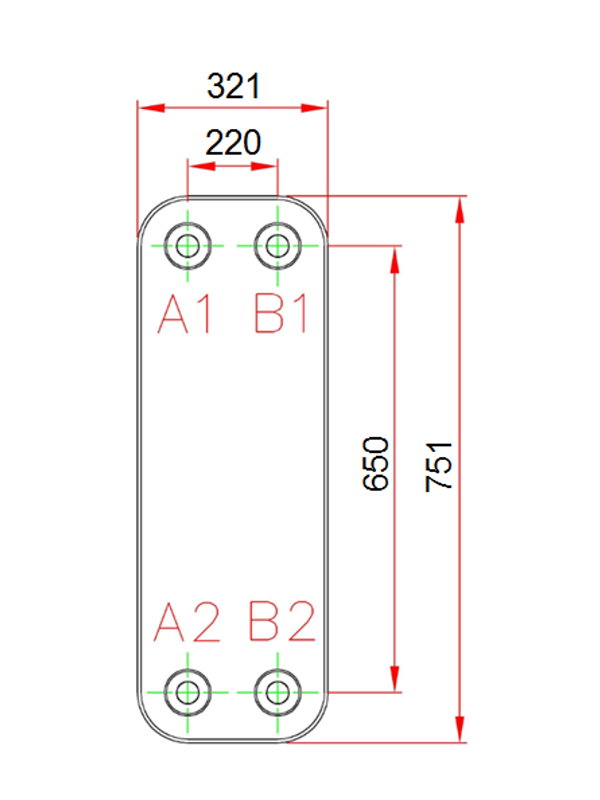

L1(mm):
751
L2(mm):
650
W1(mm):
321
W2(mm):
220
