D070
D070

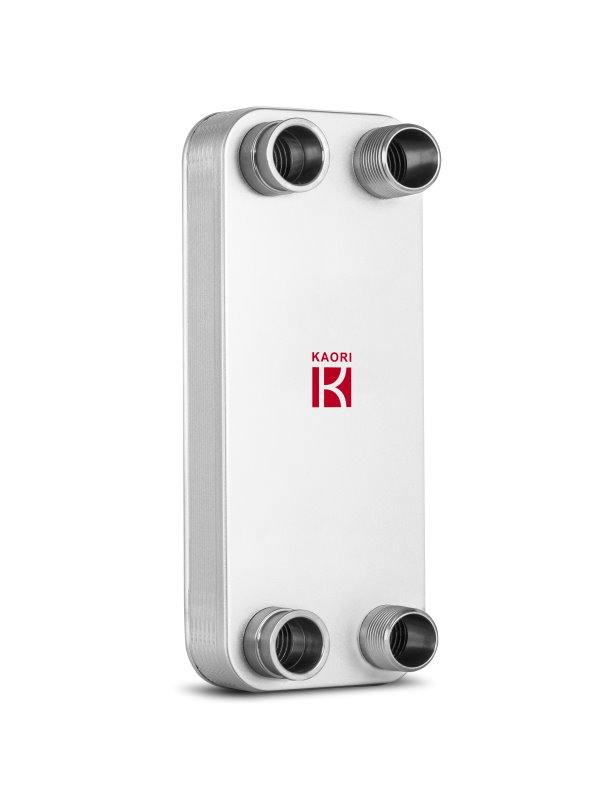

Échangeur thermique à plaques brasées double mur
Pour le mélange de deux différents types de fluides, KAORI a conçu spécialement les solutions D070 avec des plaques empilées afin d'éliminer les risques de contamination croisée. Le seul espace est situé entre les deux plaques. Une fois la circulation interne en fonction, la deuxième plaque fait office de protection afin de permettre au liquide de demeurer et de circuler dans le même canal à travers l'espace entre les plaques. Simultanément, l'orifice d'évacuation à l'extérieur de la plaque va évacuer le liquide indiquant la présence d'une fuite.
KAORI D070, une évidente solution de sécurité pour le résidentiel et l'industriel nécessitant des standards de sécurité stricts et élevés."
Industry:
Refroidisseur
Pompe à chaleur
Pharmaceutique
Refroidissement / chauffage de process
Chauffage solaire
Chauffage au sol
Fonte de la neige
Chauffage urbain
Chaudière
Application:
Évaporateur
Condenseur
Sous-refroidisseur
Épargnant
Refroidisseur d'huile
Refroidisseur intermédiaire
Heat Load(up to)kW:
17.58
Plate Material:
SUS304
Brazing Material:
Cuivre
Max number of plates(N):
100
Working Pressure:
30
Min test pressure(bar):
43
Max working temperature:
200
Max flow_rate:
240
Plate Heat Transfer Area:
0.03
Thickness(mm):
9.3+2.60*N
Weight(kg):
1.53+0.203*N
Connection-Male Thread(up to):
1 1/2"
Connection-Female Thread(up to):
1 1/4"
Connection-Solder(up to):
1 3/8"

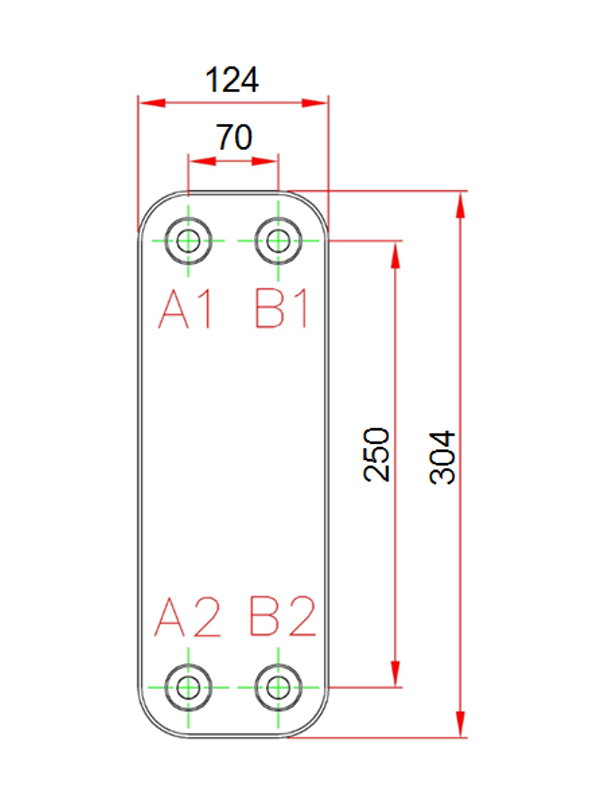

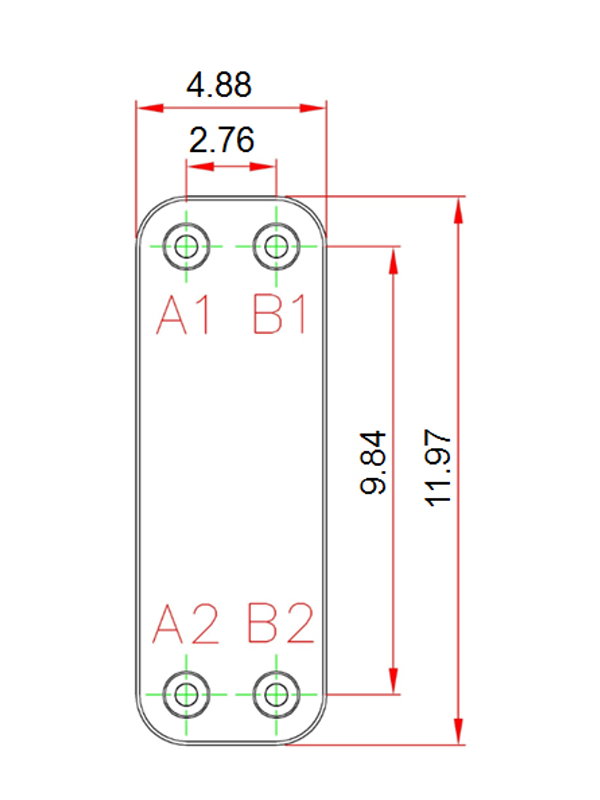

L1(mm):
306
L2(mm):
250
W1(mm):
126
W2(mm):
70
