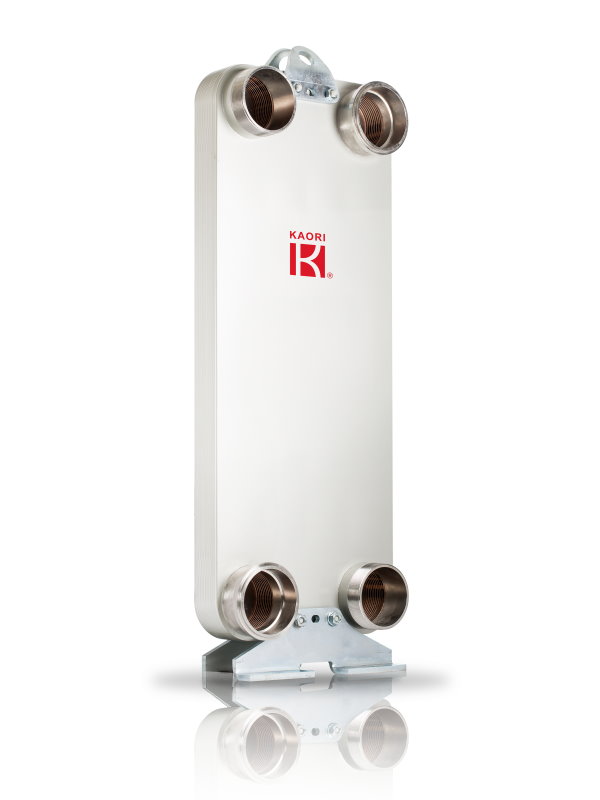

Z600
Z600
BPHE à flux oblique
la Z_series est conçu sur un schéma en flux oblique permettant une grande efficacité et un large champ d'application. Le Z600 peut remplacer les BPHE à tubes calandre et s'intègre parfaitement dans un usage industriel des évaporateurs, condenseurs, refroidisseurs d'huile et les systèmes de chauffage urbain.
Le Z600 supporte une pression jusqu'à45 bar et est compatible avec les réfrigérants recyclés comme R410A, R134a et R32.
Industry:
Refroidisseur
Pompe à chaleur
Réfrigérateur / congélateur
Récupération de chaleur perdue
Industrie des équipements alimentaires
Pharmaceutique
Refroidissement / chauffage de process
Semi-conducteur
Industrie hydraulique
Machine-outils
Biotechnologies
Énergie renouvelable
Chauffage urbain
Chaudière
Refroidissement / chauffage des fluides
Infrastructure du centre de données
Injection plastique / machine d'extrudeuse en caoutchouc
Compresseur d'air
Chauffage / refroidissement de la boîte de vitesses
Application:
Évaporateur
Condenseur
Sous-refroidisseur
Épargnant
Refroidisseur intermédiaire
Heat Load(up to)kW:
703.2
Plate Material:
SUS316
Brazing Material:
Cuivre
Max number of plates(N):
180
Working Pressure:
30
Min test pressure(bar):
43
Max working temperature:
200
Max flow_rate:
2500
Plate Heat Transfer Area:
0.3
Thickness(mm):
24.0+2.38*N
Weight(kg):
48.34+1.23*N
Connection-Male Thread(up to):
4"
Connection-Female Thread(up to):
4"
Connection-Solder(up to):
4"
Connection-Flange(up to):
4"

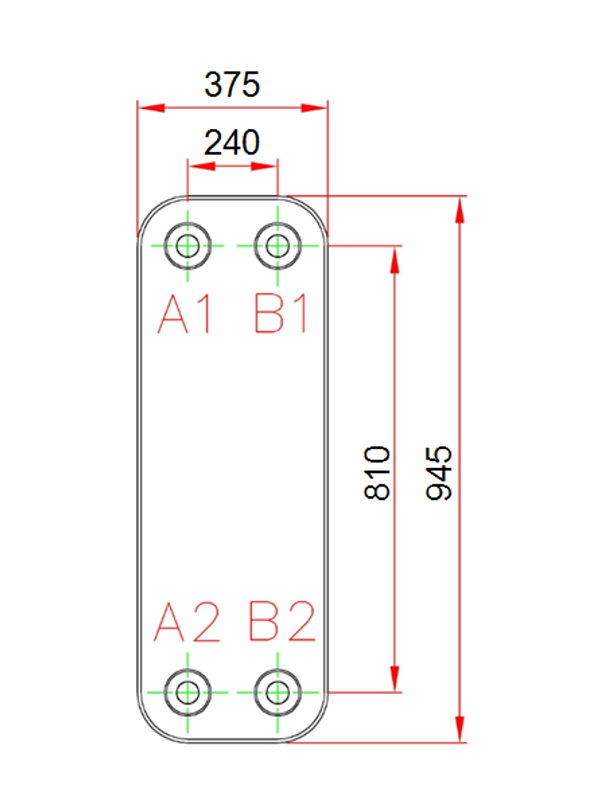

L1(mm):
945
L2(mm):
810
W1(mm):
375
W2(mm):
240
