組合型板式熱交換器
Bloc全焊型熱交換器
Text 2

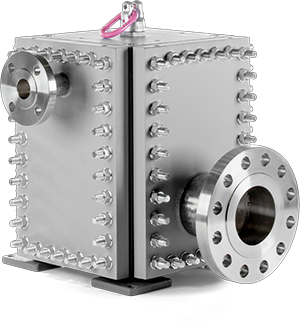

全焊型熱交換器
- 換熱板之間無密封件。
- 換熱板組安裝在一個由4根立柱構成的壓力箱體内...
- 2塊頂板和4塊側板。
- 通過4條高强度密封件和外部密封。
- 用螺栓和螺母夾緊。
- 全焊接板式換熱器。
- 板間無密封焊接板式換熱器。
- 結構IV：全焊接、方形板。
- (3.4.4 BASF-E-S-MC 332 06.2012)。
Text 3
典型用途
石油和煙氣：煙氣乾燥、煙氣脫硫原、油預熱器原、油處理。
油脂化工：植物油加工、己烷回收除、臭 / 菜籽油生、物柴油加工。
化工：氯鹼設備、燒鹼生產、燒鹼濃縮、尿素設施。
精煉：海水淡化、烷化、蒸餾、產品加熱器。
石化：環氧乙烷 / 乙二醇、苯酚、雙酚、熱回收。
Text 4
型號介紹
| FPB006 | FPB014 | FPB025 | FPB056 | FPB113 | FPB188 | ||
|---|---|---|---|---|---|---|---|
| Area DC1 | 1 - 8 | 8 - 35 | 27 - 82 | 61 - 184 | 123 - 368 | 306 - 613 | m2 |
| Area CE1 | 2 - 14 | 15 - 63 | 48 - 145 | 98 - 290 | 193 - 580 | 483 - 967 | m2 |
| 最大數量模塊 | 6 | 7 | 5 | 5 | 5 | 6 | - |
| 最大壓力 | 40 | 40 | 40 | 40 | 32 | 32 | barg |
| 最大接口管徑 | DN 150 | DN 200 | DN 250 | DN 400 | DN 800 | DN 800 | - |
Text 5
密封條及規範
可選擇的密封條種類
| 類型 | 溫度 / 壓力 | 備註 |
|---|---|---|
| ePTFE | -50℃ 至 +150℃，FV-25 bar | 聚四氟乙烯 |
| 石墨 | -50℃ 至 +400℃，FV-40 bar | 帶齒形墊的石墨 |
| Klingersil | -50℃ 至 +150℃，FV-25 bar | 帶NBR黏合劑的Aramid纖維 |
規範與標準
| EN13445 & PED | 最大設計壓力：FV / 40 barg |
|---|---|
| ASME VIII Div 1 & U-Stamp | |
| API662, NACEMR0175 & MR0103 | 最大設計溫度：-50 / +400℃ |
