板式熱交換器應用於In Rack CDU

專題文章
板式熱交換器應用於In Rack CDU

BPHE

13
次閱讀

資料中心In Rack CDU 介紹

為了實現更高的效率和更低的能耗，新一代資料中心已廣泛採用液體冷卻技術。其中，In-Rack CDU (冷卻分配單元) 是一種高效的解決方案。它能將冷卻能力精確傳輸至高密度機架，特別是與冷熱通道封閉系統結合使用時，更能最大限度地提高冷卻效率並節省能源。In-Rack CDU 能有效地為伺服器冷板提供液體冷卻，同時具備緊湊的尺寸和高效的散熱能力。

板式熱交換器應用於 In Rack CDU

在 In-Rack CDU 中，板式熱交換器 (BPHE) 扮演著核心角色，能實現高效的熱量傳遞，確保伺服器在密閉空間內保持最佳運行溫度。高力的 BPHE 適用於 In-Rack CDU 應用，支援高達 250kW 的冷卻能力，是全球先進模組化機架基礎設施的可靠選擇。高力 BPHE 產品的接頭和板材均採用不鏽鋼，並使用 99.9% 純銅作為硬銲材料。標準產品最高工作壓力可達 30 bar（依需求最高可達140 bar)，最高工作溫度可達 200 °C，並獲得 CE(PED) / UL 認證。

KAORI BPHEs for Data Center Cooling.png

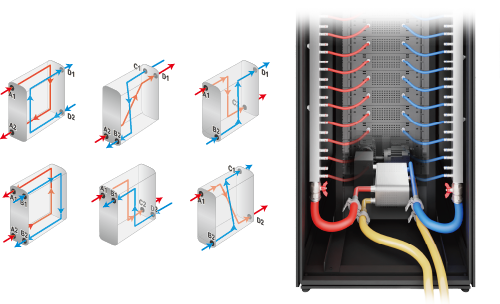

靈活的流向配置

資料中心設計複雜多變，In-Rack CDU 的整合空間與連接方式往往受限。高力 BPHE 提供多樣化的流向排列方式與接頭配置選擇，包括平行流和對角流等，這使得我們的產品能根據客戶 In-Rack CDU 模組的具體空間限制和管路設計需求進行靈活調整與最佳化佈局。這種高度的客製化能力不僅簡化了系統整合的難度，縮短了設計與部署週期，同時也確保了最佳的流體分佈與熱交換效率，讓 In-Rack CDU 能更好地適應各種機架配置，為客戶提供更彈性、更具效率的解決方案。

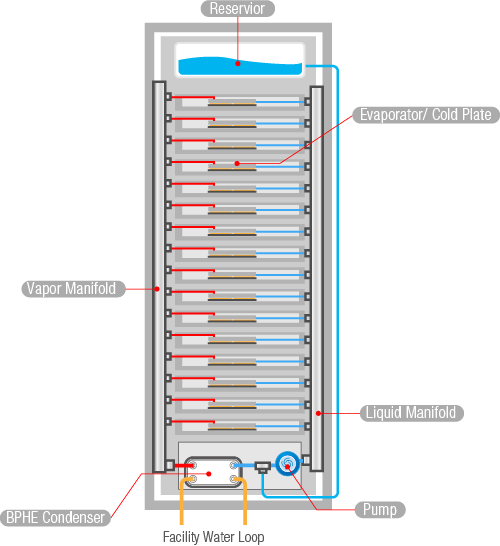

支援單相與兩相冷卻系統

隨著 AI 與 HPC 負載持續推升晶片功耗，資料中心冷卻系統正從傳統的單相液冷逐步發展至更高效率的兩相冷卻技術。高力硬銲板式熱交換器（BPHE）具備卓越的設計彈性與熱傳性能，無論是液-液冷卻（單相）或液-氣相變（兩相直達晶片 DTC）應用，都能穩定高效地整合於 In-Rack CDU 系統。這使得高力 BPHE 成為支援未來高熱密度伺服器架構的理想選擇，提供 In-Rack CDU 更大的設計自由度與散熱潛力，以應對不斷變化的散熱需求，確保資料中心在各種技術演進下都能保持最佳運作狀態。

優異的散熱性能與堅固設計

In-Rack CDU 需直接處理來自機架內部的高熱負載，對熱交換器的散熱效能與長期可靠性要求極高。高力 BPHE 採用獨特的板片紋路設計與精密硬銲工藝，最大化熱傳面積與流體擾動，確保極高的熱交換效率。此外，每台高力產品都經過嚴格的品質控制與測試，包括爆破壓力測試和嚴苛的壽命測試，遠超業界標準，有效抵抗系統壓力波動與熱應力，確保 BPHE 在長時間、高負載運轉下仍能保持卓越性能與堅固耐用，大幅降低資料中心的營運風險。

量身定制的解決方案

高力深知每個資料中心的冷卻需求都是獨特的。針對 In-Rack CDU 的應用，我們擁有豐富的經驗與專業的工程團隊，能夠根據客戶的具體熱負載、空間限制、流體類型以及預算等因素，提供從 80kW 到 250kW 等多樣化的客製化 BPHE 解決方案。這不僅包括標準型號的選配，更涵蓋針對特定效能指標的優化設計，確保所提供的熱交換器能與客戶的 In-Rack CDU 系統完美匹配，達到最佳的散熱效能與營運效率，有效滿足 AI / HPC 等高密度運算對精準冷卻的嚴苛要求。
