專題文章5GDHC 第五代區供暖及供冷系統，邁向永續城市
次閱讀
5GDHC(5th Generation District Heating and Cooling system) 是針對多個不同冷熱需求的建築物或區域，整合其他可再生能源，透過高(低)溫兩組水路循環，建構成雙向供冷供熱與分散的儲能與熱交換系統。主要優點在於可緩衝不平衡的冷熱需求，並大幅提高可再生能源或廢熱的利用率。
5GDHC 主要運作方式
歐洲等溫帶地區的區域供熱需求遠比制冷需求高。 5GDHC除了使用常見的地熱源及水源，亦納入風力、太陽能等發電單元加入5GDHC網路，透過供應電廠冷卻水源進而交換穩定熱源至網路中。
透過高(低)溫兩組水路循環將多個區域納入相同網路，分別提供約15~25°C溫水及5~15°C左右冷水，並在終端用戶(如區域住宅)附近設立中繼站。
在每個中繼站安裝水源式熱泵/水冷式冰水機/熱交換機組等。
以採用水源式熱泵為例，此中繼站依終端用戶冷熱需求狀況分為兩組情境
熱需求：熱泵蒸發器從冷水網路獲取熱能, 另一面將溫水透過熱泵冷凝器升溫, 提供區域供熱使用。
冷需求：熱泵冷凝器將熱散至溫水網路, 另一面將冷水透過熱泵蒸發器降溫, 提供區域供冷使用。以此循環可提升能源利用率，將民生用水中多餘的冷水提供予發電廠降溫，並將發電廠產出的廢熱回收予終端用戶使用。
區域供暖/冷規劃 - 以瑞典國家為例
| 瑞典 | 溫度 | 住家 | 商辦 | 工廠 | 風力發電 | 太陽能製熱 | 季節性儲能 |
| 夏季 | 12~22°C | 熱需求(少) | 熱需求(少) | 廢熱(多) | 廢熱(多) | 廢熱(多) | 儲熱 |
| 冬季 | 3~12°C | 熱需求(多) | 熱需求(多) | 廢熱(少) | 廢熱(少) | 廢熱(少) | 儲冷 |
5GDHC與硬銲型板式熱交換器 BPHEs 應用說明
如前所述，建立一個完整的5GDHC網路需要裝設許多中繼站，而中繼站常見採用水源式熱泵或是相關熱交換機組，因而大幅提升板式熱交換器的需求。
發電廠的廢熱若要有效利用，亦需設計熱回收系統，此也有助於相關熱交換器的需求。
部份終端用戶為達到理想的冷熱或水質管理，需建置內循環獨立水系統，均可增加許多板式熱交換器的應用機會。

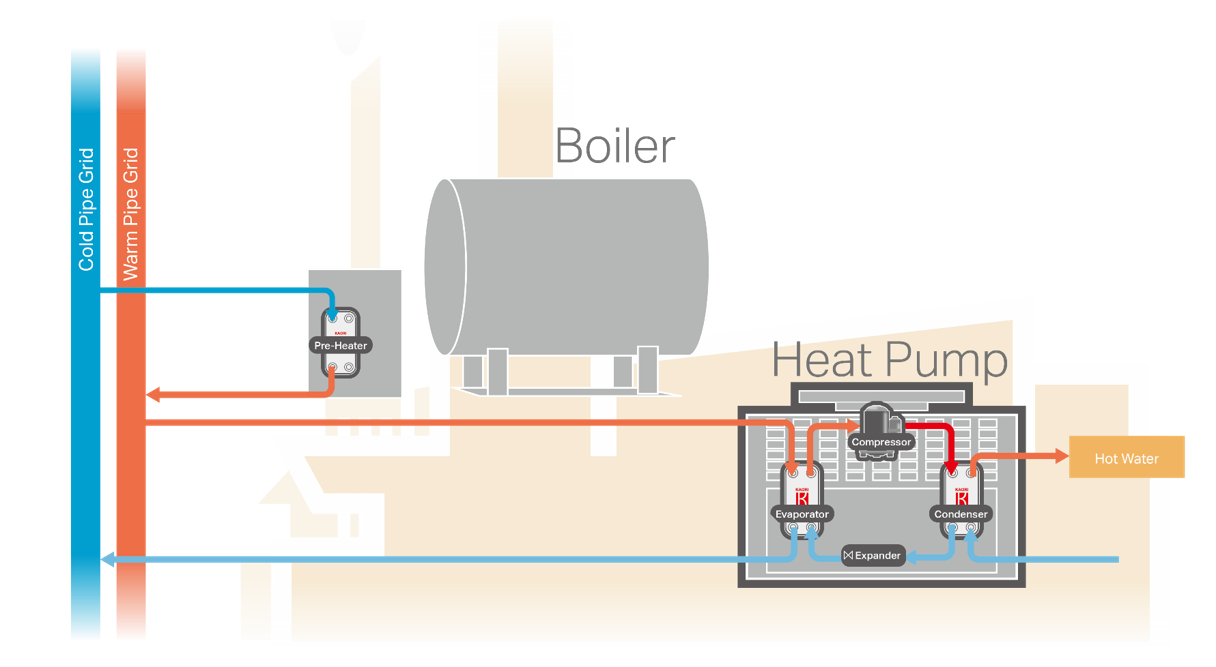

應用於家用的5GDHC系統
部份民生用水需保持高品質水源，須使用BPHE將外部水源與潔淨水源熱交換並同時保持用水水質純淨。

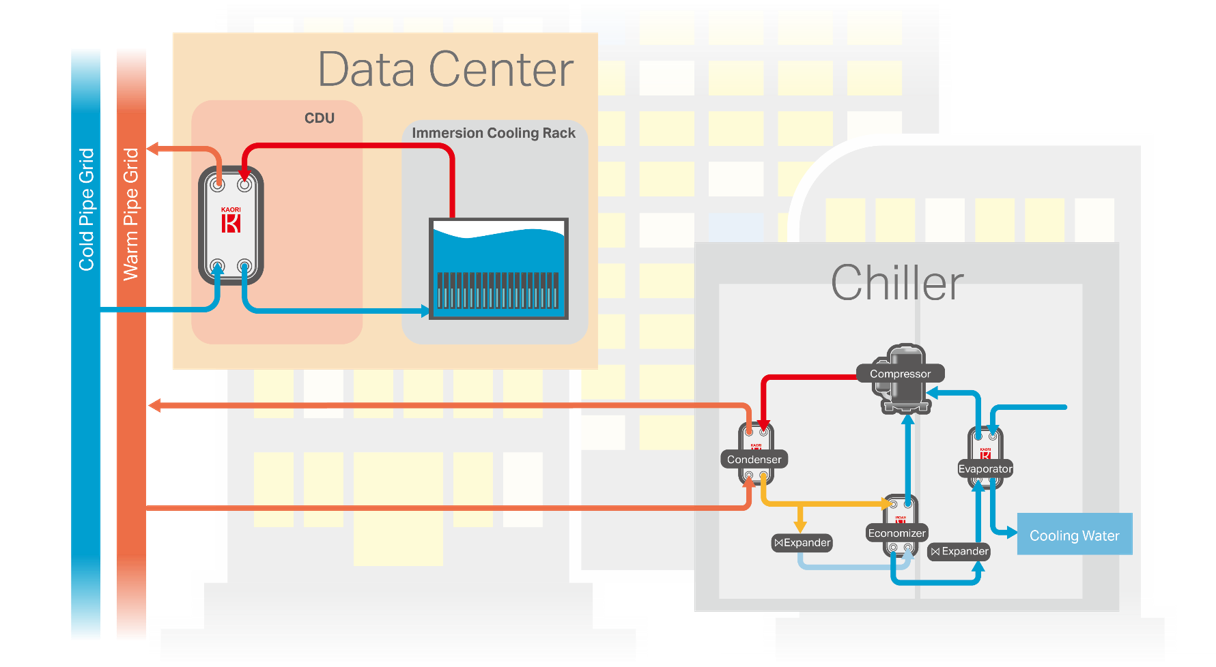

應用於商用5GDHC系統
硬銲型板式熱交換器為商用液冷伺服器冷卻系統(CDU)中不可或缺的主要元件，可有效地將CDU中的高溫不導電液透過外部冷卻液作有效降溫，以有效發揮伺服器的最佳效能。
應用於工業5GDHC系統
水源熱泵是5GDHC系統中最關鍵的元件之一，而5GDHC系統中的各種熱泵皆使用BPHE作為其主要熱交換器元件。
